RP系列 |聚焦激光束在电介质镜上

2022-3-13 21:37| 发布者：Davis| 查看：474| 评论：0|原作者: 武汉墨光

摘要：本文介绍了RP系列产品聚焦激光束在电介质镜上反射的问题，包括反射率、光束发散度和空间傅里叶变换等。还介绍了使用薄膜涂层软件和Matlab解决该问题的方法，并推荐了具有足够灵活性的RP Coating软件。

如果你有一个紧密聚焦的激光束，被认为是一系列具有明显不同传播方向的平面波的叠加；这与光束发散度有关。

想象这样的光束在介电镜上反射，反射率不仅取决于波长，还取决于入射角。不应该将反射率作为主要方向；这实际上意味着你假设一个简单的平面波的反射，忽略光束发散。那么问题来了：镜子的角度依赖性是否会显着影响这种光束的反射？

关于该问题的相关性的第一个检查可能是计算反射率在相关角度范围内是否有显着变化；可以使用任何简单的薄膜涂层软件来完成。实际计算产生的反射率和可能的更多细节需要更多的东西，例如产生的反射光束轮廓——如何完成？

使用空间傅里叶变换

从数学上讲，只要处于线性状态，问题就不会太复杂，即只要涉及的光强度不太高。那么我们可以简单的

将聚焦光束视为平面波的叠加，
根据其入射角计算每个平面波分量的反射
从反射平面波的叠加构造得到的反射光束。

换句话说，我们应用空间傅里叶变换（本质上意味着计算其平面波分量的幅度），将傅里叶变换与反射的幅度系数相乘，并在需要时变换回真实空间。

如何在实践中做到这一点？

想象一下，如何使用无法进行此类计算的简单薄膜涂层软件来做到这一点。您可以从其他一些数值软件开始，例如 Matlab 之类的软件，以便将空间傅里叶变换应用于您的输入光束，作为解释算法的第一步。当您尝试应用平面波分量的反射时，麻烦就来了。反射率计算不仅需要进行一次，还需要使用薄膜镀膜软件对每个组件进行计算——数字上可能计算 100 个或更多。因此，将其与其他软件接口，例如，您可以从 Matlab 远程控制它。这在某些情况下可能有效，但通常您没有这样的远程控制功能。然后另一种方法是计算反射幅度与入射角的表格，将其存储在文件中并将其导入 Matlab。无论如何，它变得乏味。然后你开始考虑在 Matlab 中做所有的事情，这是可能的。

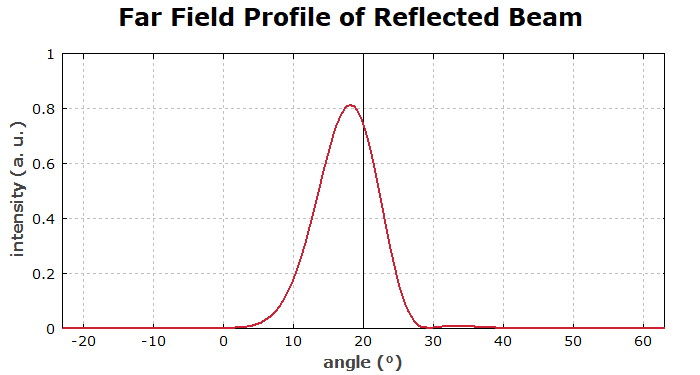

更好的方法是在薄膜软件中做所有事情，包括傅里叶变换的东西。你只需要有一个足够灵活的产品。 RP Coating 软件。该应用程序制作了一个演示案例。由于内置脚本语言，只需几行脚本代码即可执行任务。拥有这样的灵活性真是太好了，特别是如果您想做进一步的事情，例如对情况进行详细分析。
