关于Toroidal表面的参数说明

2022-3-18 13:48| 发布者：Davis| 查看：1286| 评论：0|原作者: 光电资讯

摘要：本文介绍了关于Toroidal表面的参数设置和定义，并提供了示例和确认技巧，适合需要学习或使用Toroidal表面的人士阅读。

Toroidal的参数设置让人有点疑惑，应该怎么理解比较好？今天我们一起来了解一下！

关于Toroidal，把握住一个关键描述：环形面由 Y-Z 平面内定义的一条曲线绕平行于 Y 轴且与 Z 轴相交的轴旋转而成。定义环形面需要 Y-Z 平面中的基本半径、圆锥系数和多项式非球面系数。

数学表达式可能有点抽象，我们来看一个更形象一点的画法：

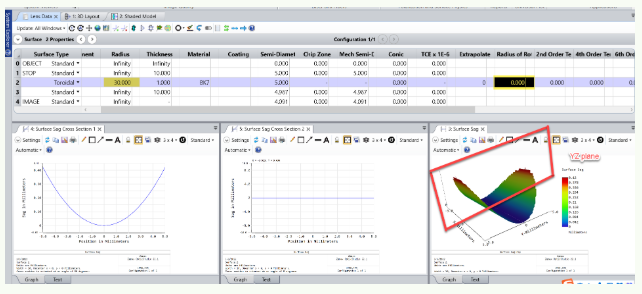

如果还是有点不确定的话，可以参考一下下面的示例，这里roration R的值是0：

上面也是一个小技巧，对于一些自己不熟悉的面型，可以使用Surface sag以及surface sag cross section进行确认。

（文章来源：本文转载翻译于Zemax官网，因为能力有限，如文中有什么不当之处请随时联系我们，我们将及时进行修改。）
