ZEMAX中OPD图的自述

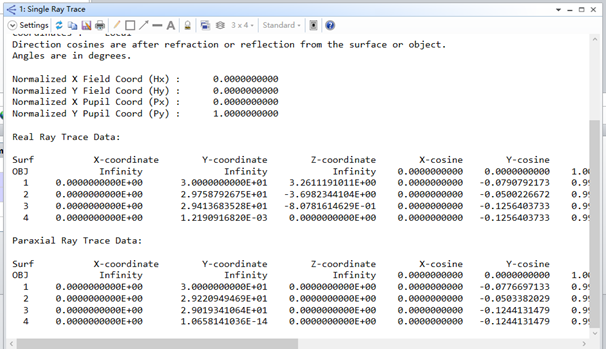

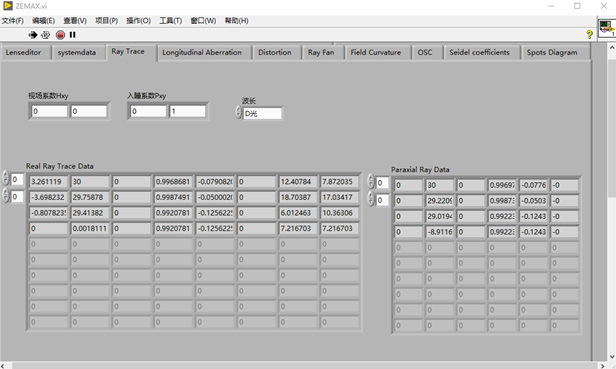

   一直想深入的了解ZEMAX的一些计算方法，于是参考袁旭沧《光学设计》自己用labview软件光学追迹做了一些小程序，目的是学习，结果是几何光学的结果和ZEMAX比对结果都很完美。

   想进一步深入的了解ZEMAX别的功能分析模块的计算方法，比如PSF和OTF，而学习这些需要首先了解波前差，波前差就要了解ZEMAX的光程差。光程差是几何光学和物理光学的桥梁。

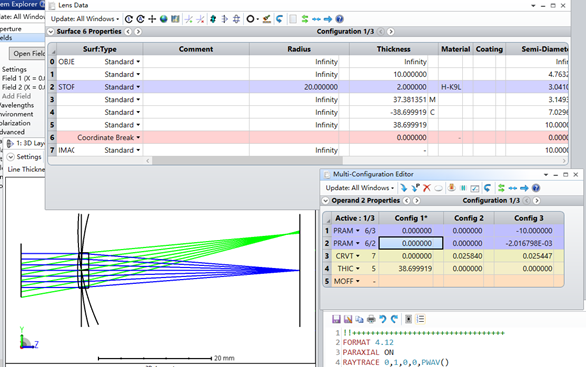

   先建立一个简单模型：

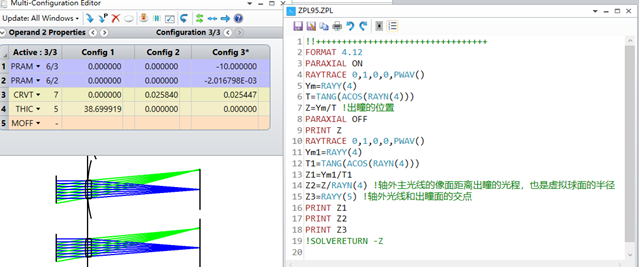

   在操作数中OPDC和数值和OPD扇形图中数据完全相同。知道所有的计算参考面是出瞳不同的视场主光线和出瞳相切或相交，ZEMAX是从像面反向追迹到出瞳。以实际主光线和像面的交点为圆心，以主光线和出瞳的交点与像面交点之间的光程和为半径。虚拟一个圆作为最后一个面。为了说明轴上光线和轴外光线建立了多重结构。

   第一个结构是一般，我们对于一个镜头看到的OPD值，结构二是轴上点，结构三是轴外点。

   第一个结构的OPDC在操作数就是我们的比较结果，这个结果和扇形图上数据一样。另外两个结构用PLEN操作数计算。

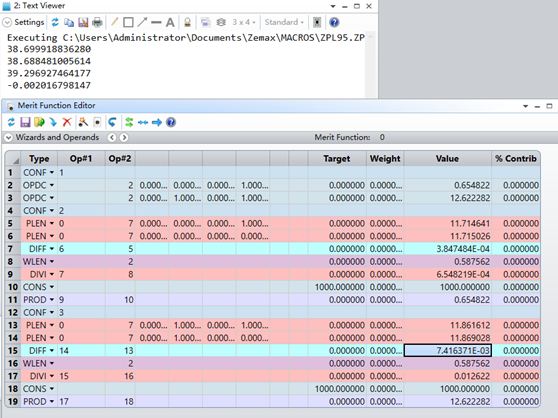

   操作数中的运算：

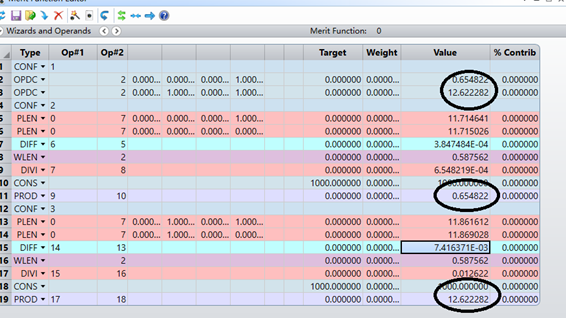

       结构一中得到的OPDC和OPD扇图上是不回算到出瞳的像面上一般显示的光程差。两个视场 0和1的光程差分别是0.654822和12.622282。

   验证结果结论是：OPD扇形图的OPD数据是的计算方法是从像面回追迹到出瞳位置虚拟的以主光线的光程为半径的虚拟球面的光程差。
