设计与检测|Lighttools 基本操作2：数据化图片膜层曲线

2022-4-18 18:57| 发布者：Davis| 查看：5289| 评论：0|原作者: 光联万物 OPLC

摘要：了解在Lighttools软件中如何进行宽带光源、分光滤波处理，并通过曲线数据化的方式进行近似处理。学会使用外部膜层设计软件导入曲线信息，以及通过图片曲线数据导入生成膜层曲线。

在ligttools 软件中经常会使用到宽带光源，同时会进行分光滤波处理，因此各光学元件膜层的曲线信息需要借助外部膜层设计软件导入，另外，也可以通过曲线数据化的方式进行近似处理。

本节介绍曲线数据化处理:

点击状态栏：编辑->用户膜层->新建

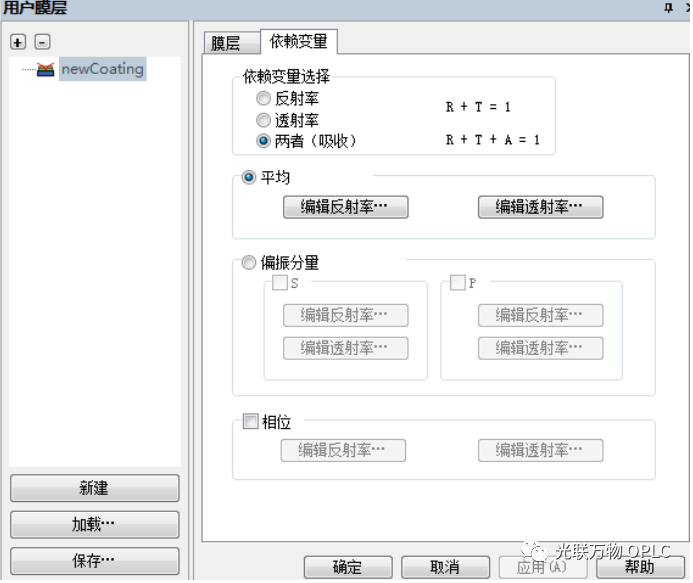

如下图，新建膜层名称：newCoating,选择：依赖变量，依赖变量选择（两者+吸收）

点击编辑反射率：

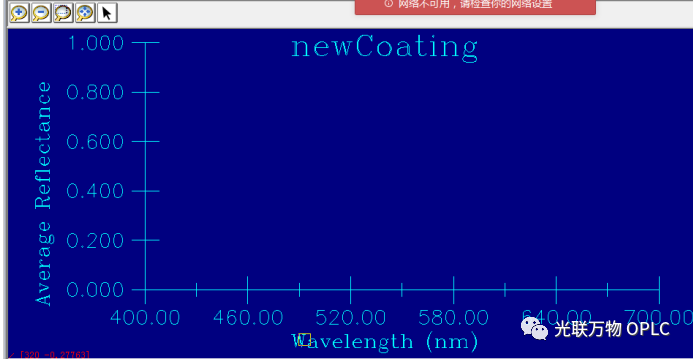

膜层界面图已经显示出来，波长从400到700nm，反射率0到1，此时膜层曲线还没有任何信息，需要进行图片曲线数据导入。

图片曲线导入：

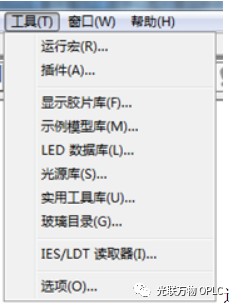

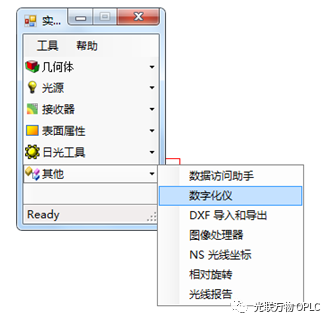

选择：实用工具库

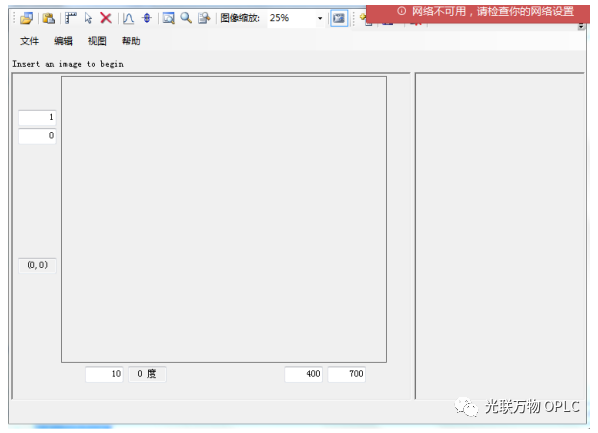

打开图像文件：加载膜层曲线数据，点击如下图标，图片调整适当的位置

点击：

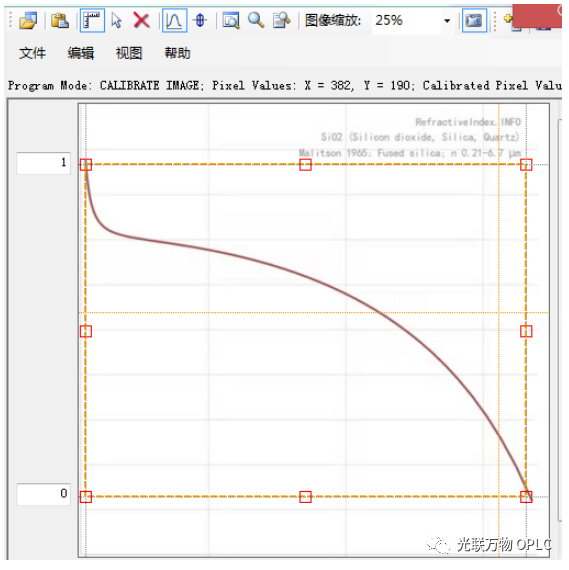

添加新数据集，生产界面如下，选择“统一数据”

点击：

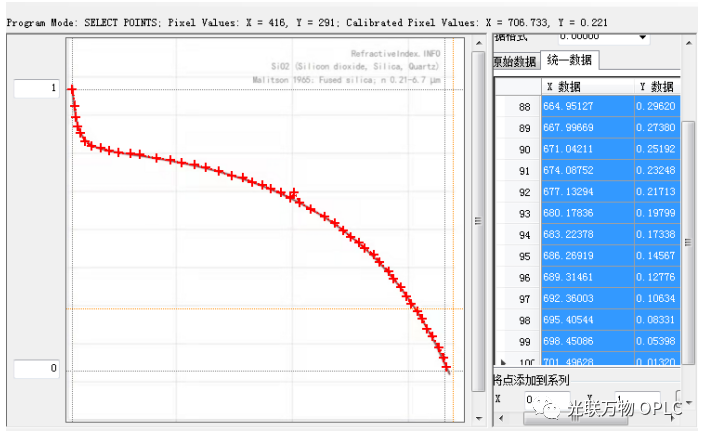

添加点

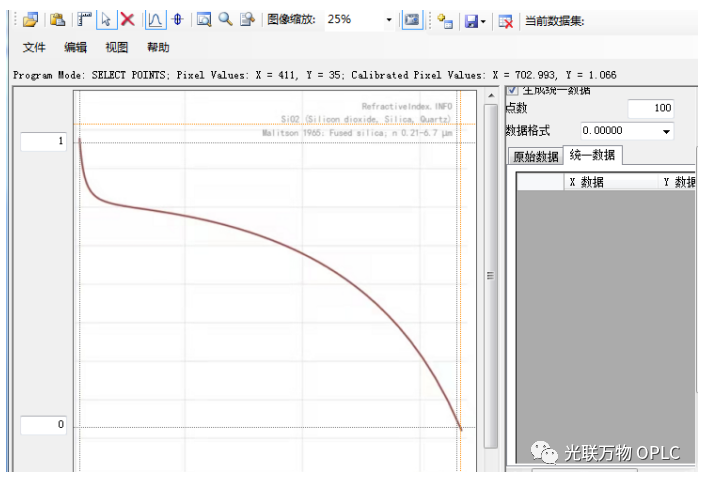

描点完成后，右边生成数据，采用100点插值计算所对应的XY轴相对应数据。

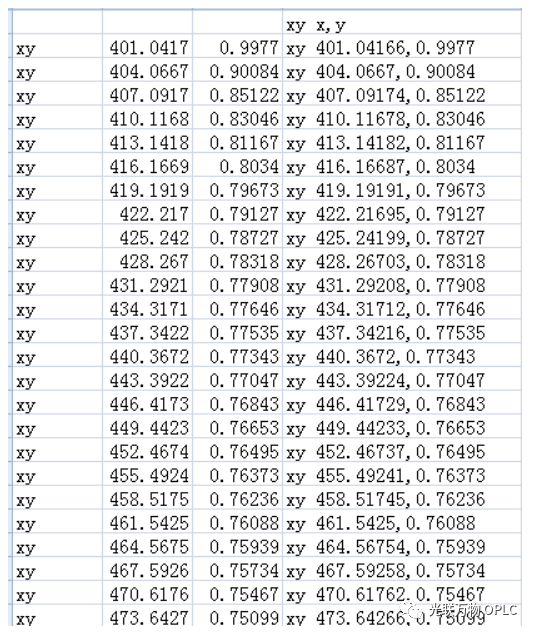

全部选择数据，复制到excel表格中。同时在第四列采用公式：A2&" "&B2&","&C2&"" ，把前三列的数据，统一成一列（换成ligttools需要的格式）

再次打开：newCoating 膜层，把图片生成的数据导入，生成曲线。

选择：

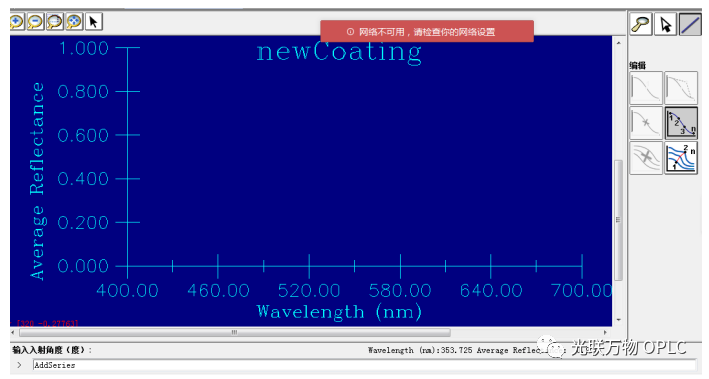

输入角度：实际入射到光学元件的角度，把excel第四列数据粘贴到命令行中。注意：最后一个坐标XY的值重复输入一次，这样ligttools在自动生成膜层曲线后就弧默认是一条完整的曲线了。

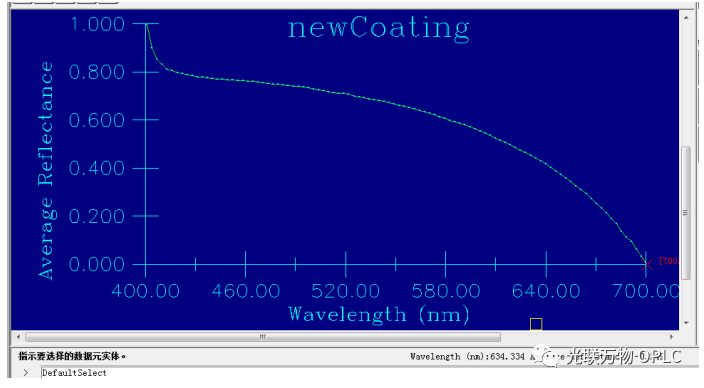

生产膜层曲线如下：

此时：newCoating 膜系曲线已经生成，用户可以在具体的设计实例中调用。
