光学扇形图像差理论由浅入“浅”的说！

光扇图像差与点列图的对应

当你刚学习ZEMAX的时候，无论是课堂上，还是自学ZEMAX的时候，您都会发现一个很让人难理解的像差分析图——光扇图（Ray Fan）。

ZEMAX中有一个数据分析类，叫做扇形图（Fans）,在ZEMAX的分析中。它包括，光线像差，光程差，光瞳像差。这里我们解释的光扇图其实就是这里的光线像差。

Firstly，光扇图的绘制过程。光扇图可以选择不同的面，当然我们这里在设置里面选择像面进行分析。光扇图在每一个视场绘制两幅图，区分就是EX，EY。对应的就是子午和弧矢面，子午就是我们纸面，弧矢则是垂直纸面向里。用一个很古老的图片看一下，子午就是Y方向，弧矢就是X方向。

     子午和弧矢对应的两幅图绘制是一样的方式。子午图的横坐标PX就是入瞳在X轴上的归一化，纵坐标EX则是在像面上，X轴上所有的光线与主波长对应的主光线的坐标差值。同理弧矢图也一样。当这个所有光学在像面上的坐标和主波长对应主光线的坐标一样，那就是没有像差了，此时的点列图就是上一贴中的Perfect，此时的Ray Fan图则是如下：

然而实际则不是这样的，那么我们这里也按照上一帖那样来对应对应！

球差

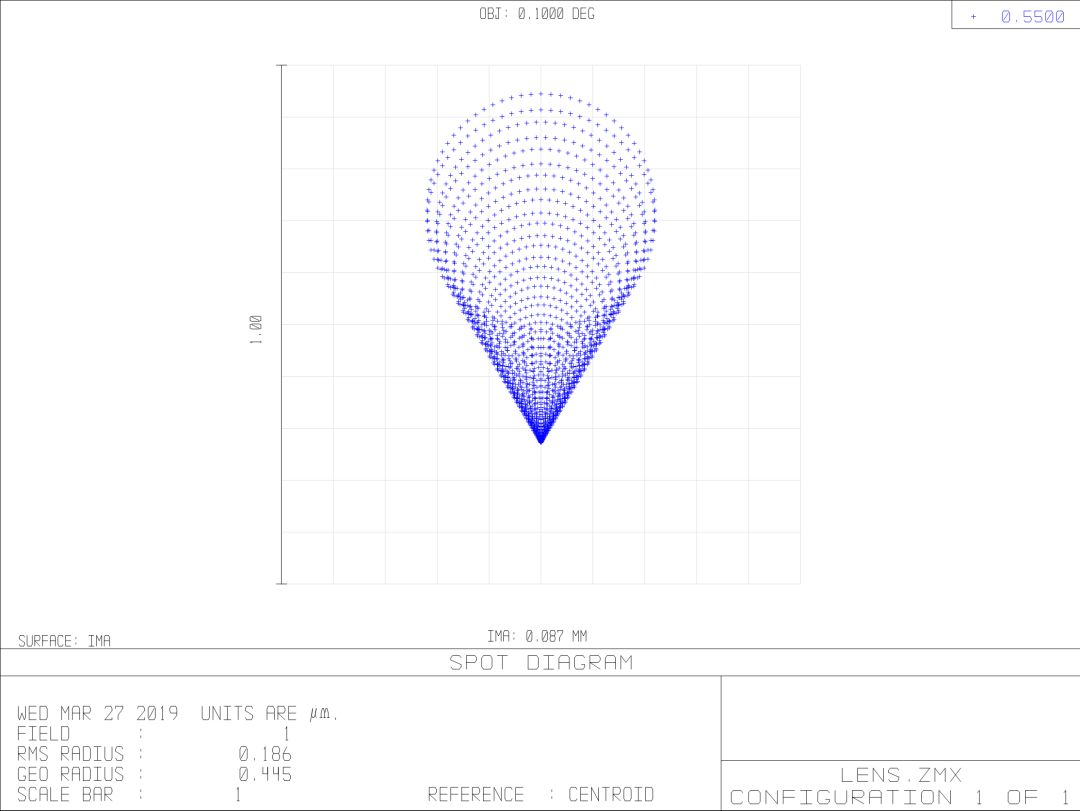

彗差

像散

位置色差

倍率色差

没有Secondly！Thirdly！……

END……注意事项，对于旋转对称系统，RayFan可以判定系统存在某种像差，某种像差是主导，但是对于非对称系统，它就有点乏力了！
