技术文章丨TracePro之光源属性设置

最适合：

• 具有明确边界的平面光源

• 发射形式为朗伯或者均匀发射

• 单色或多色光源

注意项：

•三维光源慎用

•无法对更复杂的空间分布进行建模

举例：

•光纤系统

•激光

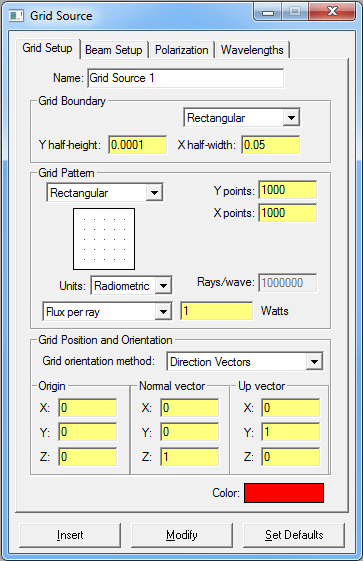

格点光源-激光示例

档案光源

• 平面和三维光源

• 具有复杂的空间角分布的光源

• 单色或多色建模的光源

• 具有镜片和结构元素的光源(二次光源)

注意项：

• 单色光源的定义

举例：

• Led

• 灯具

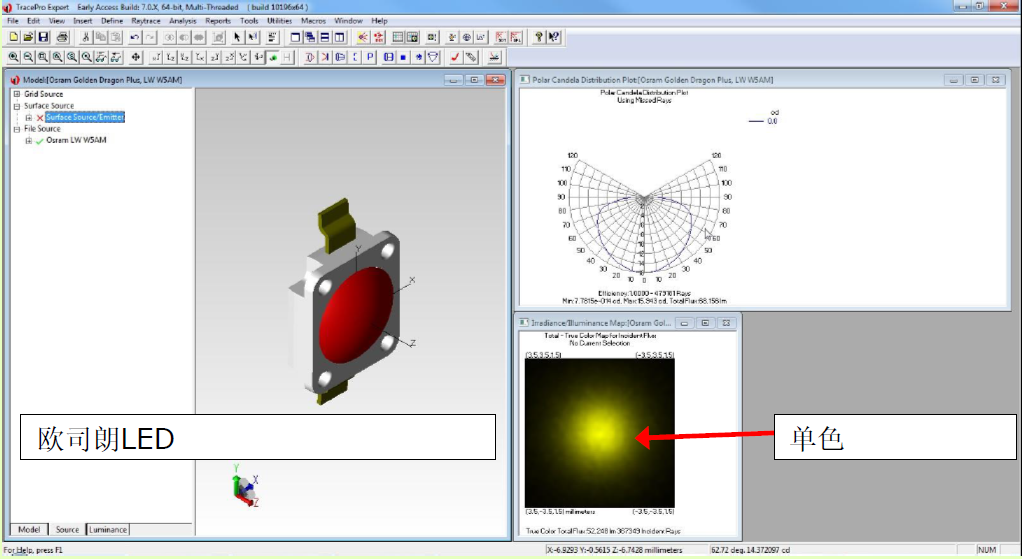

档案光源-LED示例

rayfile 文件数据示例

Tips：可以是100万+行

最适合：

• 表面辐射发光的光源

• 以复杂的角和光谱分布模式发射的光源

• 其中建模光与源结构的相互作用很重要

注意项：

• 发光面可以更复杂,曲面亦可

• 需要准确的材料和表面属性

举例：

• Led

• 电弧和灯丝等灯具

• 完整的光学系统

光线发射可以定义于：

• 温度

• 波长

• 极角及方位角

注意：

单位应保持一致。如果光谱在辐射度单位中定义，那么辐射也应该以辐射度学单位定义。

针对不同的光学系统而言，我们可以根据需要设置合理的光源，保证仿真精度的同时并提高效率。无论是表面光源还是档案光源，其本质都是相同的，都是通过定义光线的亮色度信息的空间光分布来定义整个光源属性。对于特殊情况的光源,亦可通过其发光特性在软件中建立光源属性并写入数据库，并可通过文件交互方法于其他用户共享。
