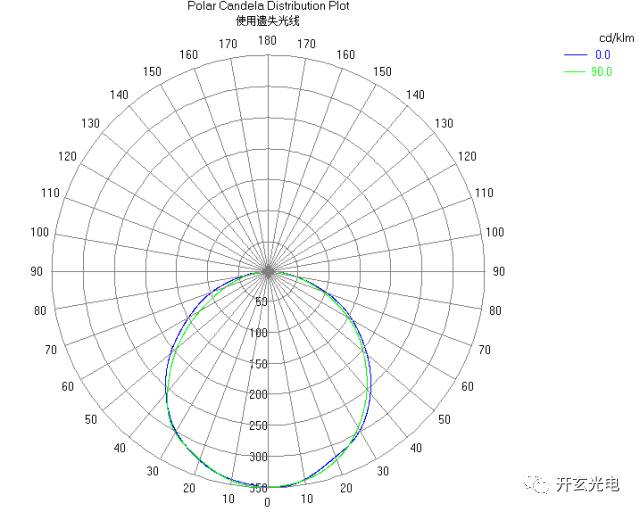

在光学设计的根基——光源(一)中,我们对光源在仿真设计中的重要性进行了阐述并对光源文件的获取和格式转换进行了技术上的说明。在TracePro中,光源文件可以根据光源的类型以及导入方式有多种不同的定义方法。本文将对TracePro中光线追迹的原理以及档案光源的设定,并有具体的操作方法。接下来,跟着小编一起学习吧! TracePro中的光源仿真原理 luca'rayset ray data files是 TracePro 和OSLO中模拟光源的光线追迹过程中产生的精确光线数据。Rayset可以应用在单色光源和多色光源中。所有光线起源点都位于光源的几何边框上,可提供最精确的模拟。光源的 CAD 文件、测量条件,光源的位置和光源的全局几何坐标,都被包含在 rayset精确的仿真环境中。 光源测量需要在至少12位数字化高精度近场测量光度仪中才能得到实现。在每个位置, 测量相机都需要基于实际亮度情况进行调整 。通过使用2 π 半立体角量角器和 4π 全立体角量角器的比对可以判定光源是否得到了精确测量 。 ![]() 极坐标和矩形坎德拉格式所表示的 LED 标准角点图 制造商可提供的数据 我们可以充分利用制造商的数据在TracePro中进行仿真,一般制造商可提供以下数据。 1. TracePro 格式的 光源文件 2. luca-rayset格式的光源文件(源文件) 3. IES/LDT 文件 4. 数据表单/说明书 5. CAD 模型 6. TM 25 文件 TracePro建立光源模型 TracePro可以通过以下3种方式使用制造商提供的数据进行光源的定义︰ 格点光源 数据表单/说明书-直接输入值以定义高斯光束、发散来源、 偏振光源等。 档案光源 符合TracePro光源格式的光源文件 (源文件)可以导入使用。 表面光源 1、可以使用IES/LDT工具导入光源文件生成表面光源属性; 2、利用光源数据表单/说明书在表面光源属性编辑器程序中编辑,或通过直接输入的方式定义表面光源属性; 3、光源的CAD 模型的表面光源属性可以直接应用于发光表面 。 案例分享——档案光源的建立与应用 本案例以Cree的XLamp MX-3为例,演示如何获取XLamp MX-3的光源文件,以及如何将光源的3D模型以及光源数据导入TracePro中并应用。 一、光源文件的获取 从Cree官网下载XLamp MX-3的LED光源3D模型和光源数据模型。 下载方法 1、打开Cree官网http://www.cree.com 2、点击LED Components ![]() 3、点击Document Library,然后从搜索栏中找到所需要的型号XLamp MX-3 ![]() 4、点击 Documentation,在Design Files中找到该光源的TracePro文件以及3D文件(step),并点击下载这两个文件。 ![]() 5、把下载的文件解压(如果下载的文件不是压缩包,则不用进行这一步),若所下载的文件命名发生改变,不影响后面的仿真。 ![]() 二、光源3D模型和光源数据的导入 3D模型的导入 1、打开TracePro光学设计软件,点击TracePro中的“文件”,选择“打开”,如下图所示 ![]() 2、点击 “打开”,即可在TracePro中看到该光源的3D 模型,如下: ![]() 光源数据文件的导入 1、点击“定义(Define)”→“光源文件设定(File Source…)” ![]() 2、点击Ray File右侧的小方框,导入光源数据文件 ![]() 3、点击“打开”(根据电脑配置选择光线文件,本案例中选择500K光线的文件) ![]() 4、点击“Insert”,即可在光源中看到设定的档案光源模型 ![]() 以上步骤全部完成后,光源3D模型以及光源数据文件全部导入成功。 简单的仿真、分析 1、我们可以插入一个圆柱形接收器,进行光线追迹 ![]() (此图设置了显示1%的光线) 2、照度分布图(未进行平滑化) ![]() 3、光型分布图(极坐标下的Candela分布) ![]() |
