Zemax光学设计实例（77）---理想光学成像系统的仿真

导论：

本例中使用Paraxial XY来建一个理想光学成像系统。

ZEMAX仿真：

（1）    建立一个Paraxial XY的理想光学成像系统

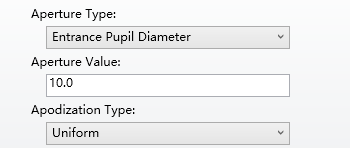

首先在孔径类型中选择Entrance Pupil Diameter，Aperture Value输入10，如下图：

波长为默认波长（0.55）；视场为默认0度。

然后在LDE中输入相关数据，如下图：

将STOP的面形选为Paraxial XY，这是把该面设置为“理想薄透镜”，其中X-Power和Y-Power可以分别设置两个轴不同的光焦度，即焦距的倒数，我们设置X-Power和Y-Power的光焦度分别为0.2，即焦距为5mm。

需要注意Paraxial和ParaxialXY的区别。Paraxial为旋转对称理想透镜；Paraxial XY为两轴分离理想薄透镜，可以分别设置两个轴的光焦度，如果单独设置一个轴，则成了理想柱面镜。

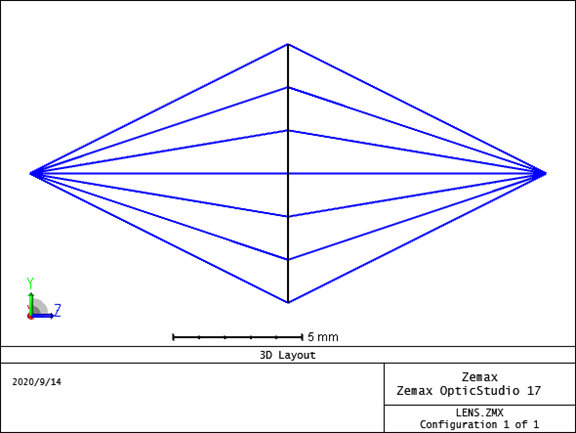

查看下3D layout，如下图：

以上这个理想光学成像系统实际上是一个4f系统。

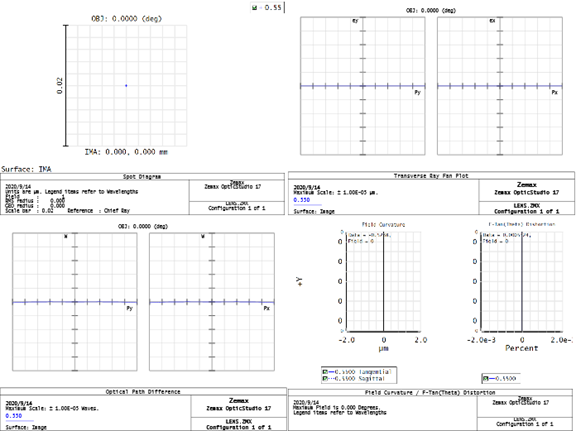

同时打开查看点列图，Ray Fan，OPDFan和Field Curvature，各种像差分析图显示的结果都是0，点列图也为理想点。

如果将LDE修改如下图：

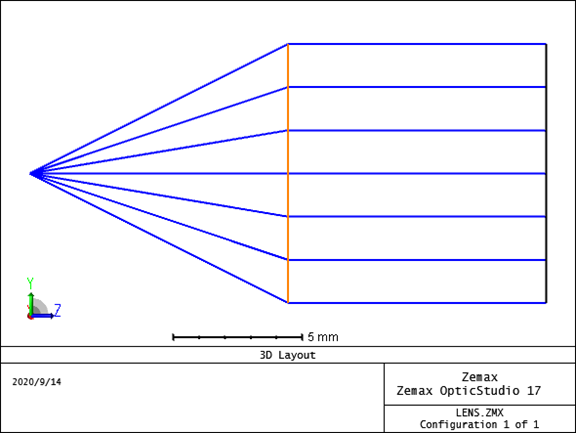

再打开3D Layout，如下图：

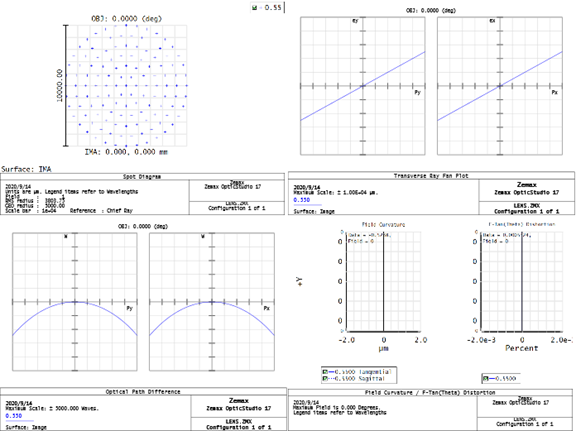

经过“理想薄透镜”变成了平行光束。再同时打开查看点列图，Ray Fan，OPD Fan和Field Curvature。

（2）建立两个Paraxial XY的理想光学成像系统

首先在孔径类型中选择Entrance Pupil Diameter，Aperture Value输入10，如下图：

波长为默认波长（0.55）；视场为默认0度。

然后在LDE中输入相关数据，如下图：

将STOP面和第3面的面形选为Paraxial XY，我们设置X-Power和Y-Power的光焦度分别为0.1，即焦距为10mm，这也是一个典型的4f系统。

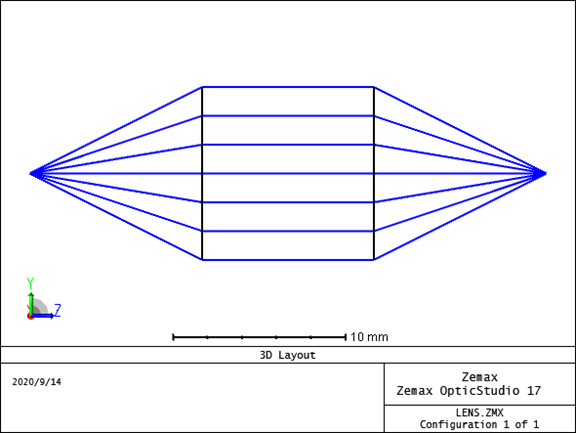

查看下3D layout，如下图：

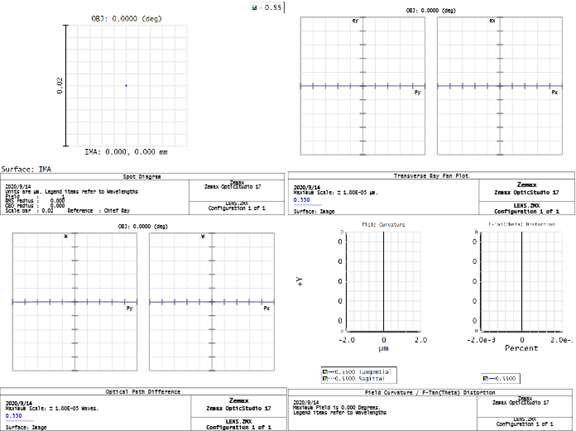

同时打开查看点列图，Ray Fan，OPDFan和Field Curvature，各种像差分析图显示的结果都是0，点列图也为理想点。
