CCM图纸详解

CCM（CMOS Camera Module，CMOS摄像头模组）的图纸中包含了很多重要信息，读懂CCM图纸就很重要了。

（一）  CCM的三视图

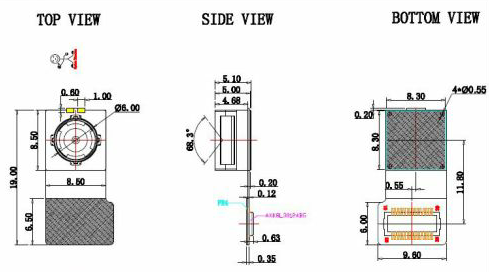

CCM图纸的主体部分一般给出了CCM的三视图，包括Top View、Side View和BottomView，这是CCM图纸中最重要的部分。

（1）  给出了CCM的外形尺寸（长宽高）及公差；Holder的外形尺寸（长宽高）及公差，镜头的外形尺寸及公差，需要注意的是，涉及到装配的尺寸为的关键尺寸，一般会在这些尺寸上做特殊标注（例如加序号、加型号或使用明显颜色字体）。未标注公差的尺寸需要按照图纸默认公差或参考图纸下方给出的“一般公差列表（General Tolerance Table）”。

（2）  给出了FPC的相关信息，包括FPC的长度、厚度，材质，连接器型号，PIN顺序，接地要求等。

（a）  有些图纸中，要求在FPC上丝印产品型号、供应商代码、流水码、二维码，EMI要求等信息；

（b）  Holder和FPC连接处，通常需要补强胶，图纸上一般会给出补强胶的最大尺寸。需要注意的是，在模组与结构件装配时，需要考虑补强胶处的空间让位；

（c）  有些图纸中会标识处FPC的可弯折区域；

（d）  有些图纸中，会给出FPC补强板的材质（如铜、不锈钢等），并注明接地要求。

（e）  图纸中，一般会给出连接器的型号，并在图中标出PIN的顺序（如#1—#24）。

并在图纸的其他区域给出PIN定义（PIN Definition）；

需要注意的是，根据不同的定制需求，连接器可以Top面，也可以在Bottom面。

（3）  在TopView上一般会标出人头方向（Object Orientation或Capture Direction），一般原则上，人头方向指向Sensor长边，摄像头组装时需要考虑人头方向，这会影响成像方向，当然也可以通过软件调整成像方向。

（4）  AF CCM模组一般会给出镜头不同状态时的厚度，这是产品设计和装配时需要考虑到的，避免出现干涉问题。

不同状态的厚度一般包括：马达本体高度、镜头普通状态、镜头微距状态等。

不同状态时的高度差在0.2mm左右。

（5）  在SideView上一般都会标示出CCM的FOV和光心位置。

OPT FOV：光学FOV，D方向FOV

ME FOV：机械FOV，一般大于光学FOV，在设计盖板（TP）通光孔径大小时需要用到机械FOV。

有些图纸也会标示处H方向和V方向FOV，或者在参数表格中给出；如果没有给出，可以通过Sensor尺寸计算，或者找厂家咨询。

（二）  主要参数列表

不同厂家的CCM图纸中，一般都会给出主要参数列表，以下表格中列举出主要参数表格的具体项和简要说明：

（三）  技术要求/备注内容

在CCM图纸中，通常会列举一些技术要求或备注内容，这部分内容比较灵活，一些需要说明的技术要求或备注内容都可以列举在此。

例如：

（1）  FPC的弯折要求，要求弯折区域满足180度弯折50次不失效；

（2）  要求关键尺寸为必检项，且CPK>1.33；

（3）  要求所有材料满足Rohs或HSF要求；

（4）  建议摄像头模组不工作时关闭全部电源；

（5）  电磁屏蔽膜的技术要求；

（6）  尺寸的默认公差要求；

（7）  模组使用环境或温度的要求；

（8）  SN码或二维码的规则；
