Zemax光学设计实例（57）---改进型三分离物镜-Heliar物镜

导论：

Heliar物镜是一种改进型的三分离物镜，适用于可见光光谱，视场为20镀，f#为f/5，焦距为10in。

ZEMAX仿真：

（1）系统建模：

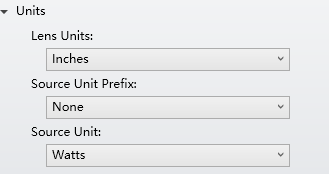

由设计要求，在“Units”的“Lens Units”选择“inches（英寸）”。如下图：

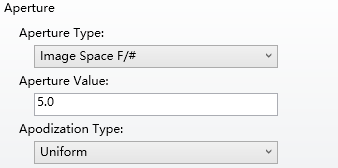

在孔径类型中选择“Image Space F/#”，Apodization Type选择“Uniform”。

如下图：

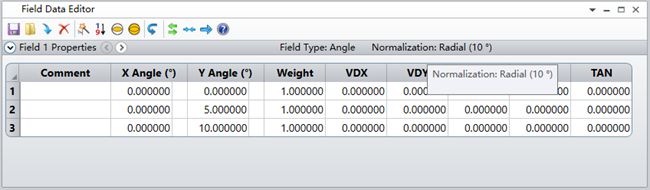

在Field Data里，选择“Angle（Deg）”，输入0，5，10，如下图：

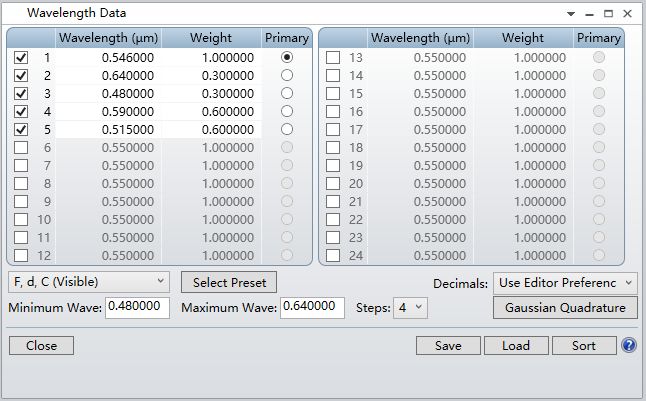

在波长设定对话框中，输入0.546um，0.640um，0.480um，0.590um和0.515um五个波长，0.546um为主波长，权重为1，其他4个波长的权重如下图：

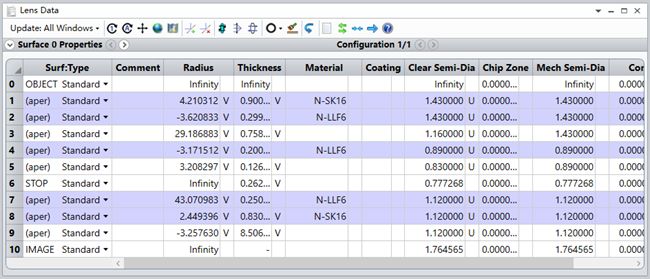

然后将初始结构数据都输入到LDE中，如下图：

然后查看下初始2D Layout，如下图：

（2）系统优化：

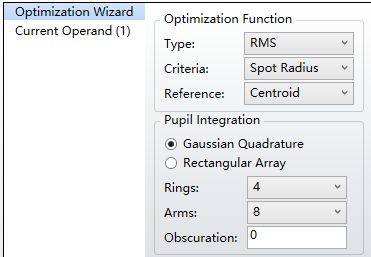

打开MFE，选择“Tools-Default Merit Function”，在评价函数设置对话框中，选择默认的评价函数构成为“RMS+Spot Radius+Centroid”。“Rings”选项为“4”， “Arms”选项为“8”。

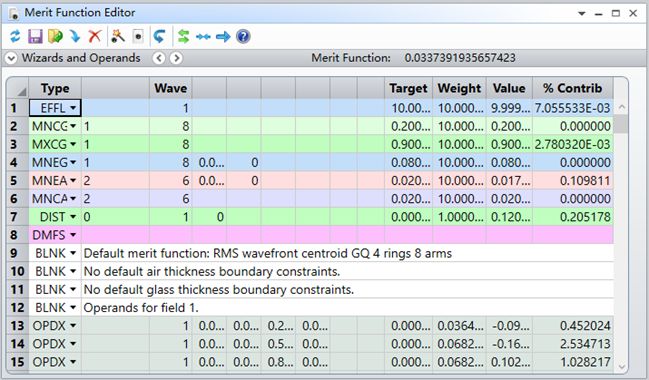

增加以下操作数：

EFFL操作数，控制系统焦距，目标值10，权重10；

MNCG操作数，控制第1面至第8面的最小玻璃中心厚度，目标值是0.2，权重10；

MXCG操作数，控制第1面至第8面的最大玻璃中心厚度，目标值是0.9，权重10；

MNEG操作数，控制第1面至第8面的最小玻璃边缘厚度，目标值是0.08，权重10；

MNEA操作数，控制第2面至第6面的最小空气边缘厚度，目标值是0.02，权重10；

MNCA操作数，控制第2面至第6面的最小空气中心厚度，目标值是0.02，权重10；

DIST操作数，控制畸变大小，目标值是0，权重1。

如下图所示：

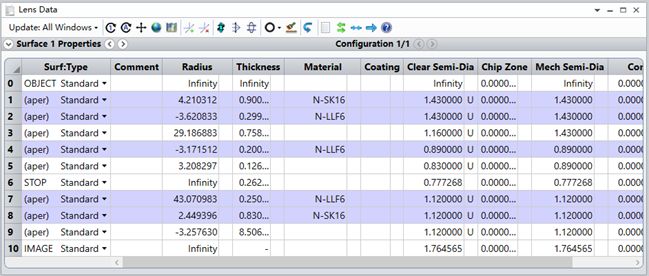

打开LDE，将所有面的半径，各个面的厚度设置为变量，如下图所示：

点击OPT开始优化。

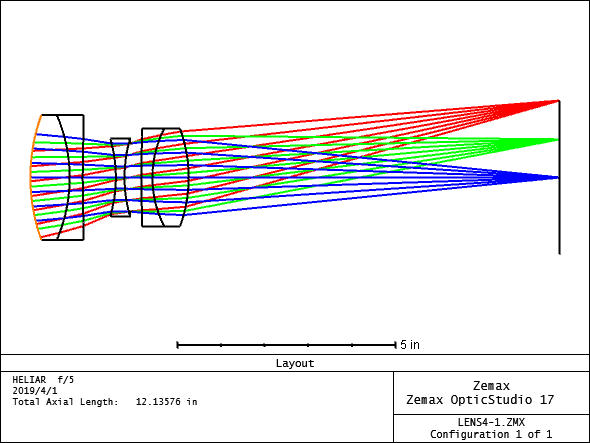

查看优化后的2D Layout：

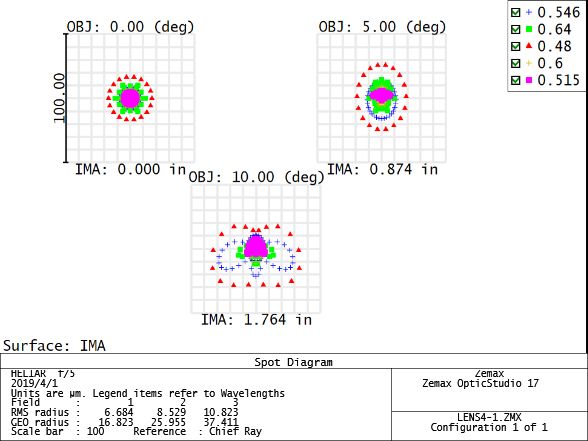

点列图：

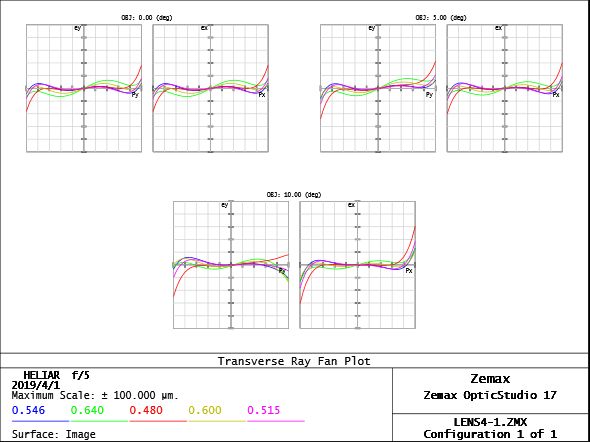

Ray Fan图：

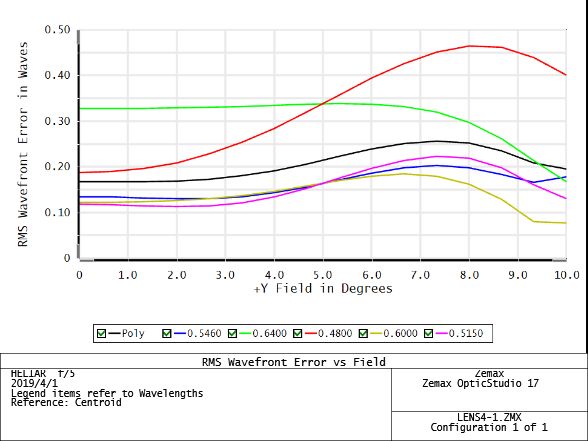

RMS Vs Fields：

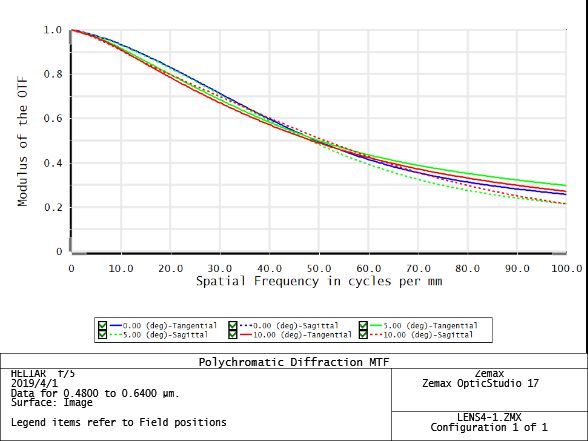

MTF图：

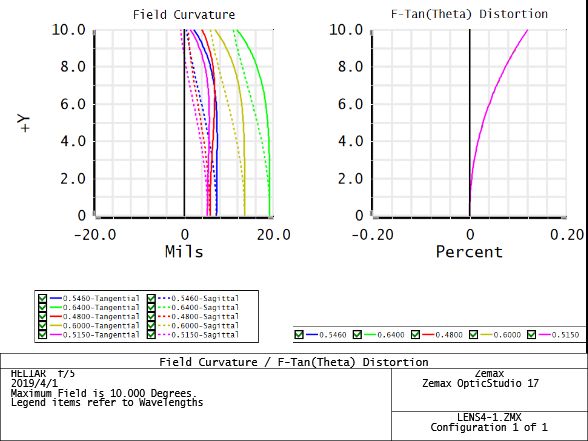

Field Curv/Dist：
