光学设计--镜头杂谈（4）

    今天和大家简单聊一聊两种镜头结构，主要是对称结构中，两组对称结构的中间间距对像差的影响

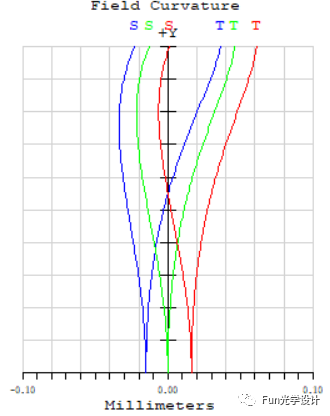

a)Dagor结构中，空气间距的变化对场曲影响比较严重，彗差影响相对较小，增加间距时场曲变化情况背向像面，具体情况如下图

b)Rapid_Rectilinear结构，空气间距的变化对场曲影响比较小，对彗差几乎没有影响。增加间距场曲变化情况朝向像面，具体情况如下图

       上面两款镜头，焦距相同，Dagor结构f/6.5，Rapid_rectilinear结构f/8,视场均为20°，从SPOT可以看出，Dagor结构的性能明显高于Rapid_rectilinear结构，那么我们是不是可以这样理解，性能越好的镜头，间距对像差的影响越大呢？对此我表示怀疑，因为毕竟我们谈论的问题仅限于对称结构，并且仅限于这两种特殊的结构，如果是换成非对称结构，或者是什么别的结构，那么这种结论就显得牵强了，不过从这两种结构中我们能够肯定得知的是：间距对每种结构的影响大小随着不同的设计形式有所变化，这些特点最终决定了镜头的装配调节方法以及机械结构设计形式，所以设计者在设计镜头的时候，一定要根据自己的光学结构来设计装配结构，这便是光学设计的魅力所在。今天就到这里，如果想要具体的设计文档可以帮我多多分享到你的朋友圈，截图发到我邮箱，我会统一发送给大家。
