詹姆斯韦伯JWST之后，国外还有一系列大口径的望远镜已经在规划中，将HST、JWST和未来发射的部分空间望远镜参数汇总在一起，如下表所示：
| Space telescopes | Launch year | Diameter(m) | Field of view | Wavelength | F-number | | Hubble Space Telescope（HST） | 1990 | 2.4 | 2.2×2.2 arcmin @Advanced Camera for Surveys(ACS) | 0.3-1.1μm @ACS | 11 | | 2.0×2.3 arcmin @Infrared Wide Field Camera 3(WFC3/IR) | 1.1-1.6μm @WFC3/IR | 26 | | James Webb Space Telescope（JWST） | 2021 | 6.5 | 74× 113 arcsec @Mid-Infrared Instrument | 4.9-28.8μm @MIRI | 20 @Main Telescope | | 2.2× 2.2 arcmin @Near Infrared Camera | 0.6 to 5.0 μm @NIRCam | | 2.2x 2.2 arcmin @Near Infrared Imager and Slitless Spectrograph | 0.6-5.0 μm @NIRISS | | 3.4 × 3.6 arcmin @Near Infrared Spectrograph | 0.6–5.3 μm @NIRSpec | | Large Ultraviolet Optical Infrared Surveyor（LUVOIR） | 2030 | 15 | 15×8 arcmin | 0.2-1um@ HDI UV/VIS Imaging | 20 @Main Telescope | | 1-2.5um@HDI NIR Imaging | | EUCLID | 2022 | 1.2 | 0.5×0.5 degree | 550-900nm @VIS | - | | 920-1850nm @NISP | | Roman Space Telescope（formerly WFIRST) | 2025 | 2.36 | 0.281×0.281 degree | 1-1.93um @Wide Field Instrument（WFI) | 7.8 @Main Telescope | | 575nm、660nm、730nm、825nm @CoronaGraph Instrument（CGI） |
1. LUVOIR-A https://asd.gsfc.nasa.gov/luvoir/design/ https://asd.gsfc.nasa.gov/luvoir/resources/docs/LUVOIR_FinalReport_2019-08-26.pdf LUVOIR实际上有两种架构，A为类似JWST的同轴三反，口径15米，B为离轴三反，口径8米。这里主要先看A。
LUVOIR-A折叠形式（比JWST多了一次(对称）打开过程）
LUVOIR OTE optical design 是不是发现和昨天发的JWST设计是一致的，没有错，LUVOIR就是放大版本的JWST，波段同时往UV拓展。
这里有一个小细节，关于温控的，因为JWST是工作在红外，因此需要40K的低温光学来降低背景提高探测灵敏度，而LUVOIR由于需要兼顾UV波段，从JWST的验证得到的温度需要控制在260K，非常有意思，否则会引起UV的透过率问题）
2. EUCLID
EUCLID艺术渲染图
EUCLID的光路概念图
3. Roman Space Telescope
Roman Space Telescope艺术渲染图
 The CGI optical path in the Roman Observatory
CGI optical layout
一、背景 不难从上述表格数据中发现，大多数大口径的望远镜，都具有较小的视场。在天文领域，分级的视场较为普遍，能达到1°及1°以上的都已经可以叫大视场了。实际上这是从需求（望远镜追求更高的角分辨率，需要更大的口径）出发的，此时若视场依然很大，光学的拉赫不变量就非常大，光学设计变得异常困难。
二、如何突破（更）大视场（同时）（更）大口径设计难题？ 有一种简单的方法就是增加光学镜片（自由度）来分担光焦度和提升像差优化能力。首先想到最简单的还是同轴反射系统，从原来的同轴三反增加至同轴四反。 最简单的反射式望远镜起源是从2反开始递增，假定相同波长，可简单理解成只要D×FOV（1-D下）突破到某个值，就需要从2反切换至3反，再继续突破至某个值就需从3反切换至4反，...。注意，实际情况不同像差形式，如球差、彗差、像散等与口径、视场并非成线性关系，详细可查看像差理论公式。
三、同轴四反设计初步结果 同轴四反，国外有部分设计借鉴，参考后，设计实现以下目标：
20m口径-1°-同轴四反Optical Layout图
500nm下的点列图（全视场控制在CCD 12um pixel size）
尝试进一步压缩波段到紫外： 0.2-5 µm

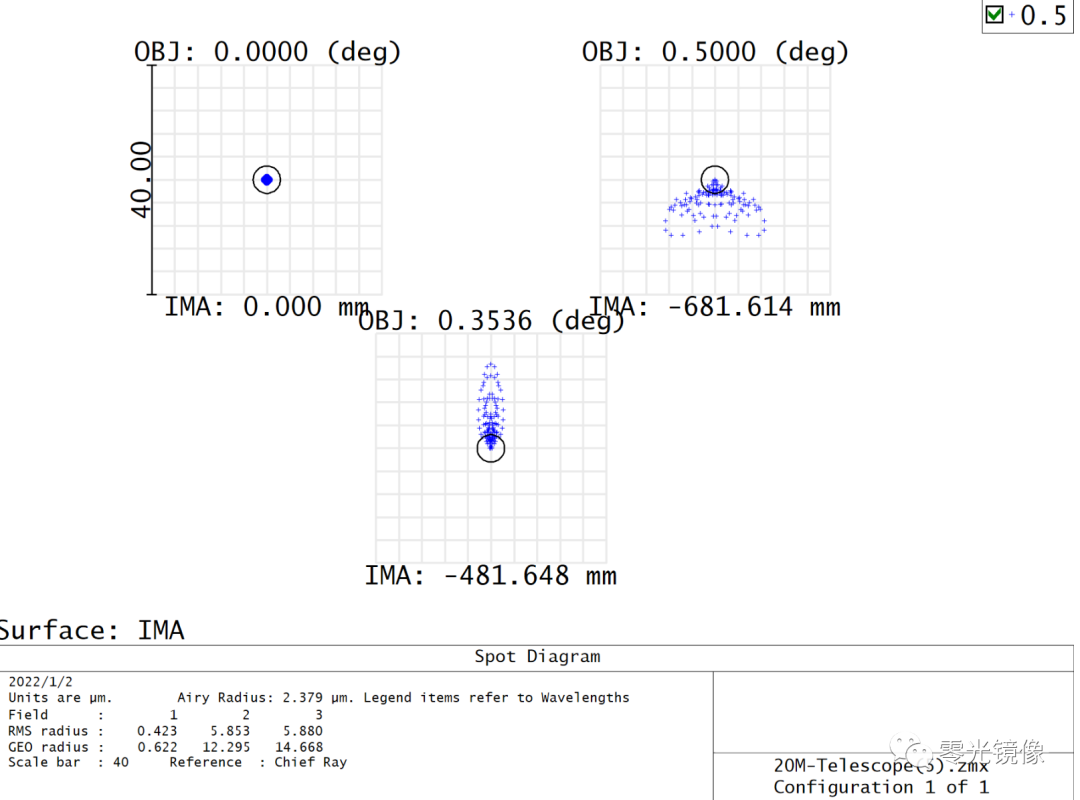

200nm下的点列图（只有中心视场和边缘视场控制在1um pixel size）
参考文献 “Mission Overview—Roman Space Telescope/NASA,” https://roman.gsfc.nasa.gov. Q. Gong et al., “Wide-Field InfraRed Survey Telescope (WFIRST) slitless spectrometer:design, prototype, and results,” Proc. SPIE 9904, 990412 (2016). Q. Gong et al., “Wide field slitless spectrometer design for WFIRST,” Proc. SPIE to be published (2020). Content D et al. 2013 Wide-Field InfraRed Survey Telescope (WFIRST) 2.4-meter missionstudy. In UV/optical/IR space telescopes and instruments: innovative technologies and concepts VI(eds HA MacEwen, JB Breckinridge). Bellingham, WA: SPIE
The LUVOIR Team. The LUVOIR Mission Concept Study Interim Report, p. 5. (https://arxiv.org/abs/1809.09668) ... ... ...
太多了，懒得列了。
|
