ZEMAX中如何控制高阶非球面矢高？(元旦福利)

      最近在微信群和ZEMAX光学设计疑难星球，看到大家对于如何控制高阶非球面的优化进行了一系列讨论，本贴主要讲解控制高阶非球面最大矢高问题，这是问题来源。

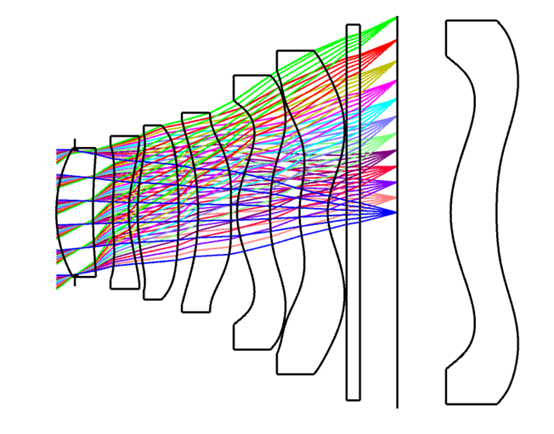

      “各位，在做非球面设计时，用到了10阶，出现了下图的情况。有什么操作数可以让面型变得更好吗？”

      对于这个问题，群里也有不少好办法，其中有一个则是采用了多个归一化孔径下的SSAG操作数控制。这种方法是可以解决部分问题，但是随着非球面阶数的增加，这个归一化孔径HY的采样就得多，操作数就得用的不少，如果是七片手机镜头，14个面，采样到扩展非球面的20阶，那仅仅控制这个矢高的操作数得有多少，当然手机镜头设计不用这样去控制，这里只是想去表达，操作数太多，不利于设计师去优化设计。我的常规做法就是，需要实现某个功能，但是操作数又没有或者我又不知道没记住这个操作数 ，则利用ZEMAX的宏语言程序，去编写一个宏，然后参与优化，即可。

      这里利用一个手机镜头做例子来写个宏进行演示，计算某个面的最大矢高位置，与矢高量，这里就计算这个手机镜头的第五个透镜前表面把，并把计算过程画图，表明计算的正确且是这个表面：

具体宏如下图所示：

运行之后输出的文本和绘图如下所示：

      可以和上面截图的手机镜头的第五片镜子前表面比对趋势验证正确性，当然也可以用操SSAG作数读取计算出来孔径值对应的矢高值做对比，可以看出，利用操作数计算的最大矢高和宏程序计算的一样，0.27779mm，约为0.28000mm。

       这里只是提供了最大矢高的计算方法，那么如何考虑到优化设计中去呢？可以加入我们知识星球进行更深入的交流或者在下面留言均可。
