OpticStudio STAR模块——数据导入和分析教程

STAR 模块能够用于将 FEA 数据包的热和结构变形数据直接导入到 OpticStudio，以分析对光学系统性能的影响。这样可以深入了解系统行为，并提供见解以做出合理的设计决策。本教程可指导您完成数据导入流程。

附件下载

简介

载入FEA数据

• 打开 OpticStudio 中的文件“SteeringPrismSystem_SEQ_v04.zar”。

• 打开 Analyze...Wavefront...Wavefront Map 并进行以下设置：
显示：伪彩色图
采样：128*128

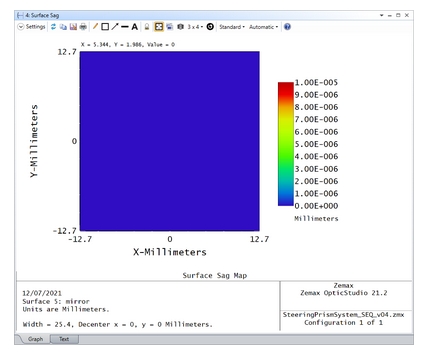

• 打开 Analyze...Surface...Sag 并进行以下设置：
显示：伪彩色图
采样：129 x 129
面：5 - mirror

• 将所有窗口平铺以方便更好地查看。单击Setup...Window Options...Tile All Windows。

• 单击STAR...Load FEA data。

• 在“Load FEA Data”窗口中，单击Load FEA，然后将显示文件资源管理器窗口。

• 导航到 FEA 数据所在位置，选择您需要的所有文件，然后单击 Open。

• STAR模块将自动根据文件结构对温度曲线和面变形文件进行分类。

• 在下拉菜单中选择每个 FEA 数据集的指定面。在此示例中，FEA 数据集文件名中包含了正确的面编号以供参考。


• 如果对多个FEA数据集指定了相同的光学面，将会出现警告指示。

• 图形区将自动显示指定的FEA数据集及其在空间中相对光学系统的位置

调整FEA数据

• 在“变换”部分，使用 FEA Coordinate System 控制按钮确认坐标系模式设定为 Global。然后将会显示 FEA 数据点的位置，并且应该会与光学面对齐。

• 单击 Thermal 并对热 FEA 数据集重复执行该过程。

• 在“变换”部分，使用 FEA Coordinate System 控制按钮确认坐标系模式设定为 Global。

• 确认 FEA 数据集全部对齐后，单击 OK (Fit FEA Data)。


• 然后将载入 FEA 数据集，计算并移除刚体运动 (RBM)，并执行数值拟合。在帮助文件的“STAR 选项卡 > FEA 拟合流程和 RBM”部分将找到有关此流程的更多信息。

• 该流程完成后，“载入 FEA 数据”窗口将会关闭。

• 单击 Update All (CTRL + SHIFT + U) 以更新所有窗口并查看 FEA 数据集对不同分析的影响（下方显示示例结果）。


• 系统波前图将会被更改

• 原来的平面镜面的面型矢高将会显示矢高
