摘要

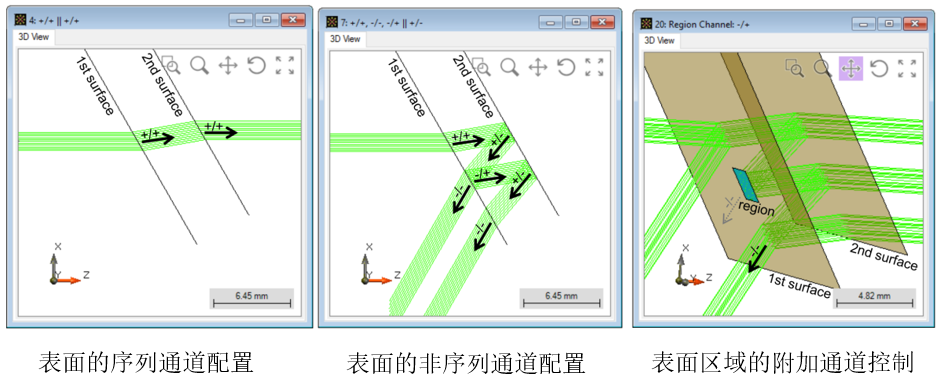

VirtualLab Fusion可以灵活地配置表面和（光栅）区域的通道。通过调整通道配置，可以轻松地实现所需的建模方案。我们使用一个具有两个表面的光波导的案例来演示通道的配置。显示了由不同的设置组合产生的光路结果。此外，我们还在光波导表面上添加了光栅区域，并演示了这些区域的通道配置，以及这些区域的光栅参数。
建模任务
如何调整表面上的通道和表面上的任何可能的光栅区域，以及如何用这些设置来控制仿真。
表面通道
初始化

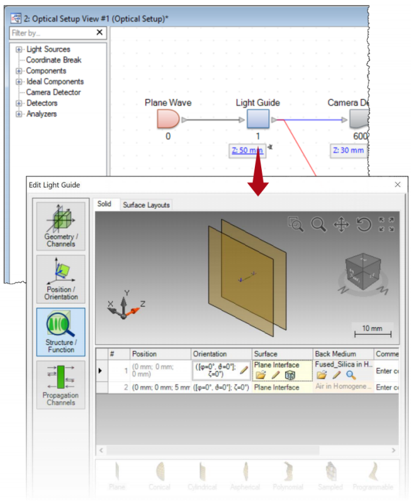

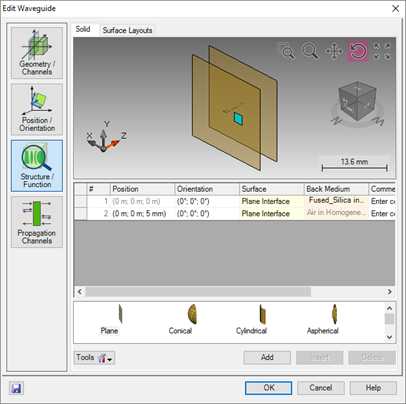

使用两个平面表面创建一个由熔融石英制成的、厚度为5 mm的平面光波导。
使用两个平面表面创建一个由熔融石英制成的、厚度为5 mm的平面光波导。

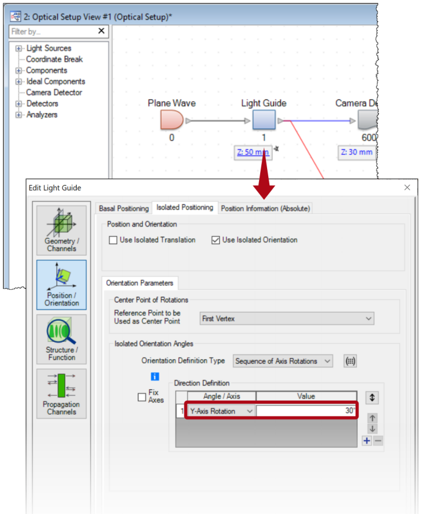

为了更好地说明，定义光波导绕y轴旋转30°。
通道定义

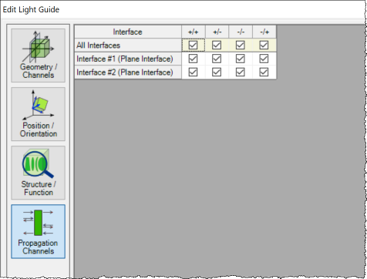

每个表面有四个可选的通道，至少应该激活一个通道以进行追迹。
可以为每个表面单独定义通道。

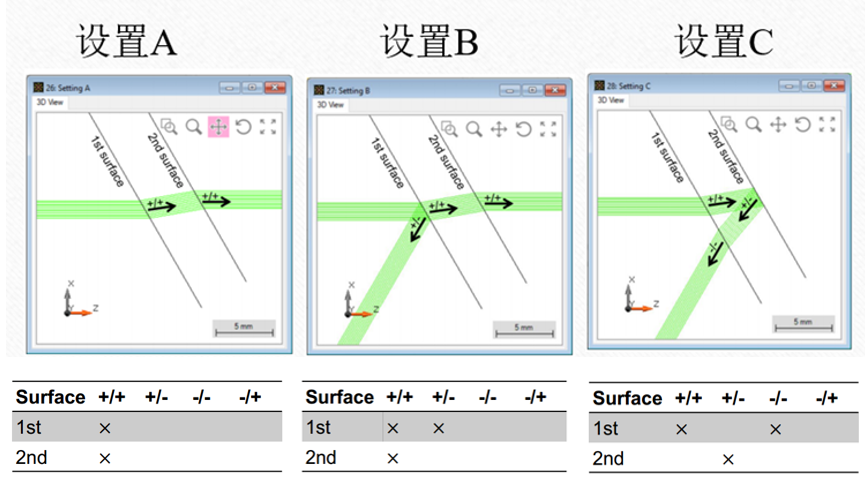

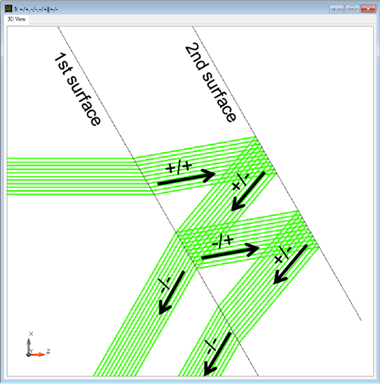

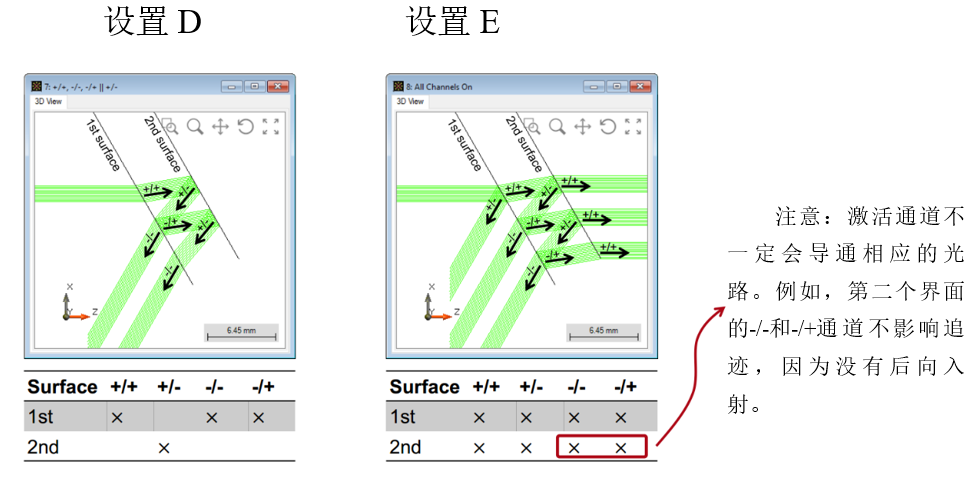

不同的通道设置会导致不同的建模方案。
要更改“常规光学设置”中元件的通道，请将主菜单中的“Light Path Finder”部分的设置更改为“手动配置”。
要更改“常规光学设置”中元件的通道，请将主菜单中的“Light Path Finder”部分的设置更改为“手动配置”。
区域通道
表面的区域
可以定义表面上的各个区域，并单独定义它们的光学特性，包括通道设置。
区域定义
在第一个表面上创建一个矩形区域。
将区域大小设置为
2.25 mm×2.25 mm，其中心位置x方向设置为-3.6 mm。
在第一个表面上创建一个矩形区域。
将区域大小设置为2.25 mm×2.25 mm，其中心位置x方向设置为-3.6 mm。

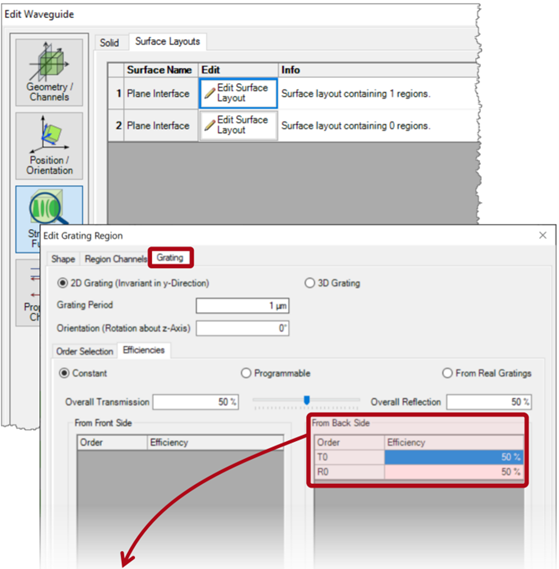

将该区域定义为一个单透射级次T0 = 50 %和一个单反射级次R0 = 50 %的光栅，构成半反射镜。
在这里我们只处理零阶衍射，这与通常基于折射的透射和反射相同。
给出了从背面入射的效率；在这个例子中，T和R分别对应于-/-和-/+通道。
区域定义

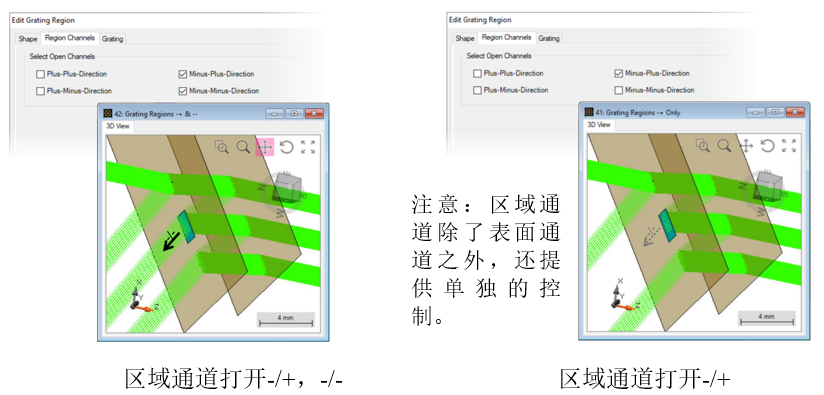

按照与表面相同的规则设置该区域的通道。
区域定义
可以在一个给定的区域上定义一个衍射光栅。
区域定义
可以在一个给定的区域上定义一个衍射光栅。

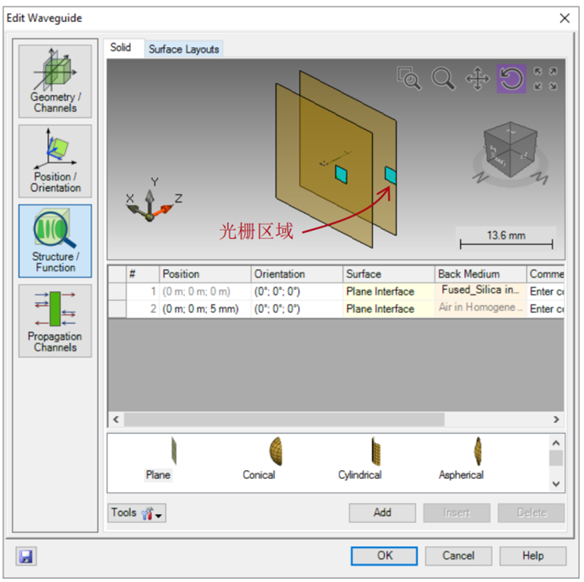

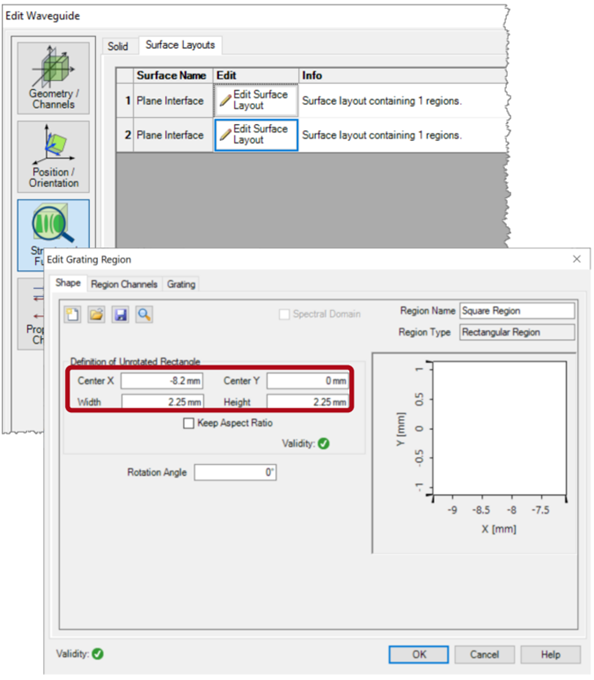

我们在第二个表面上添加一个矩形区域（2.25 mm边长），中心位置沿x方向-8.2 mm
区域定义
可以在一个给定的区域上定义一个衍射光栅。
我们在第二个表面上添加另一个矩形区域（2.25 mm边长），中心位置沿x方向-8.2 mm。

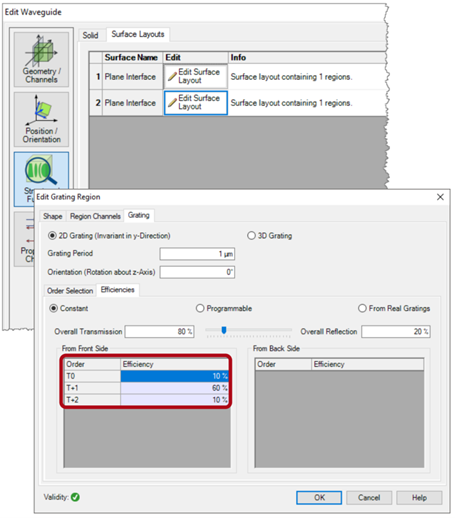

定义一个理想的光栅，周期2µm，衍射效率为:
T0=10%
T+1=60%
T+2=10%
区域定义
可以在一个给定的区域上定义一个衍射光栅。
我们在第二个表面上添加另一个矩形区域（2.25 mm边长），中心位置沿x方向-8.2 mm。
定义一个理想的光栅，周期2µm，衍射效率为:
T0=10%
T+1=60%
T+2=10%

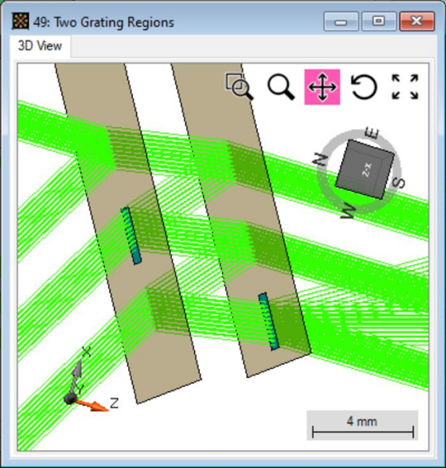

表面1区域： 打开-/+
表面2区域： 打开+/+
[包括T0、T+1、T+2衍射级次]
|
