摘要
多层双折射反射偏光片在液晶显示器 (LCD) 应用中具有很大优势。 他们可以回收背光来提高 LCD 的光学效率。 在此用例中，我们重现了文献Li et. al. J. Display T echnol. 5, 335-340 (2009) 中的实验，探讨了 VirtualLab Fusion 中交替双折射层的数量与布拉格反射条件之间的关系，并进一步研究了反射效率随不同波长和入射角的变化。

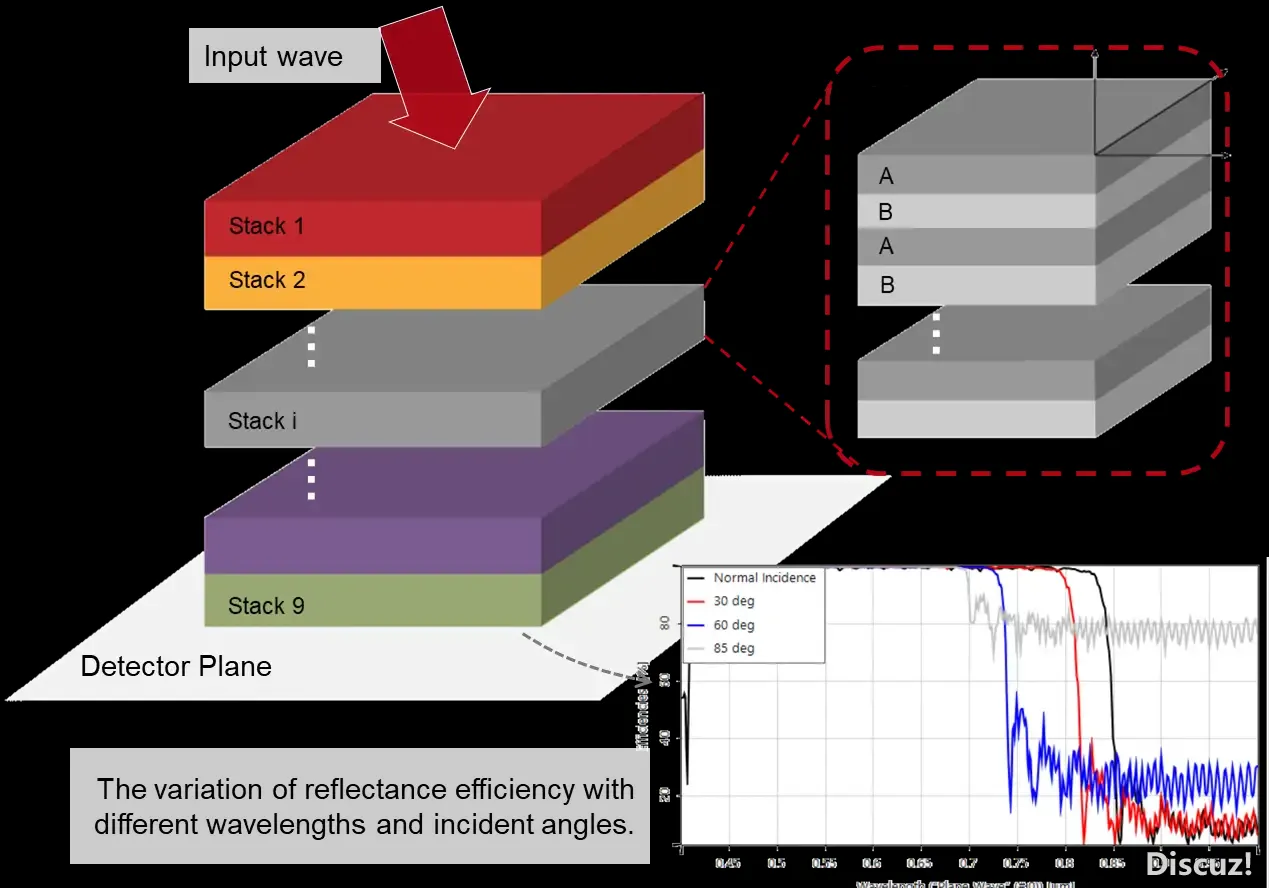

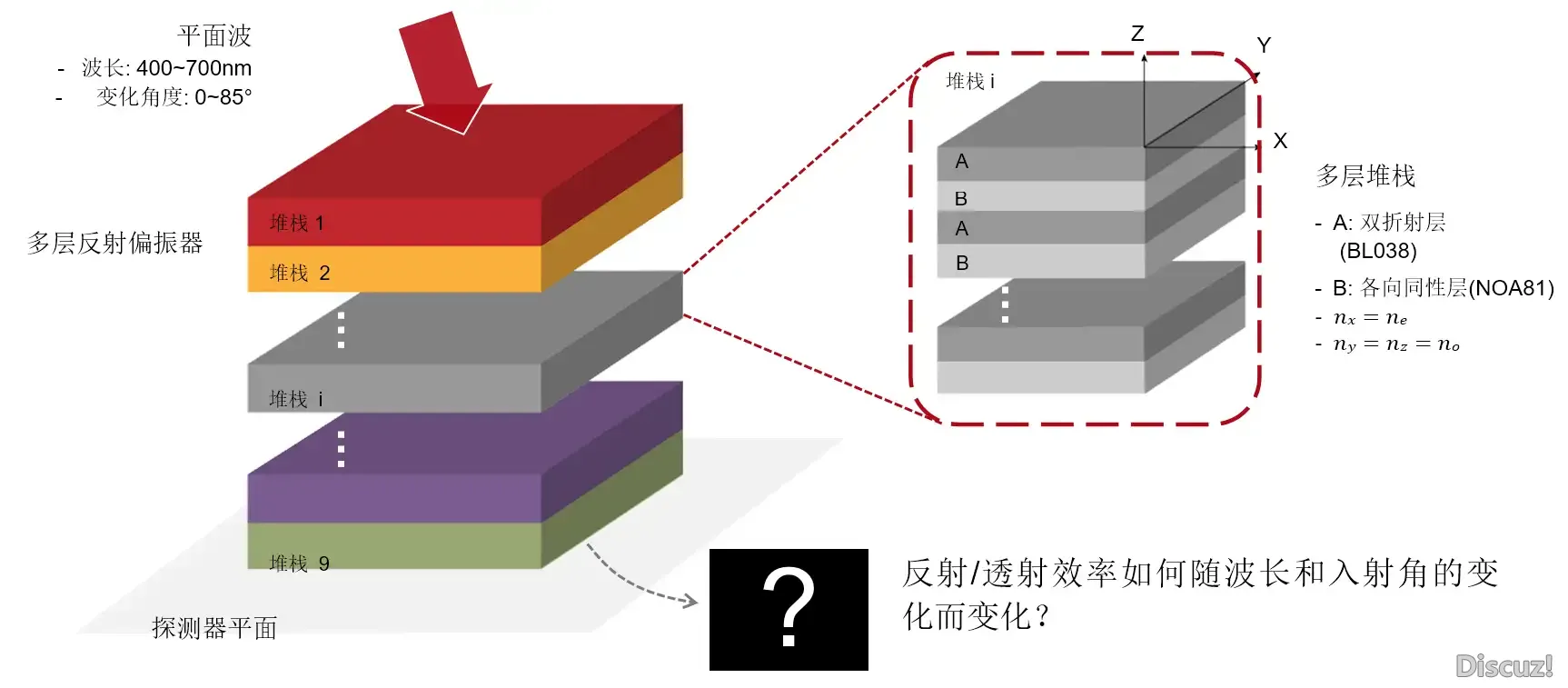

任务描述

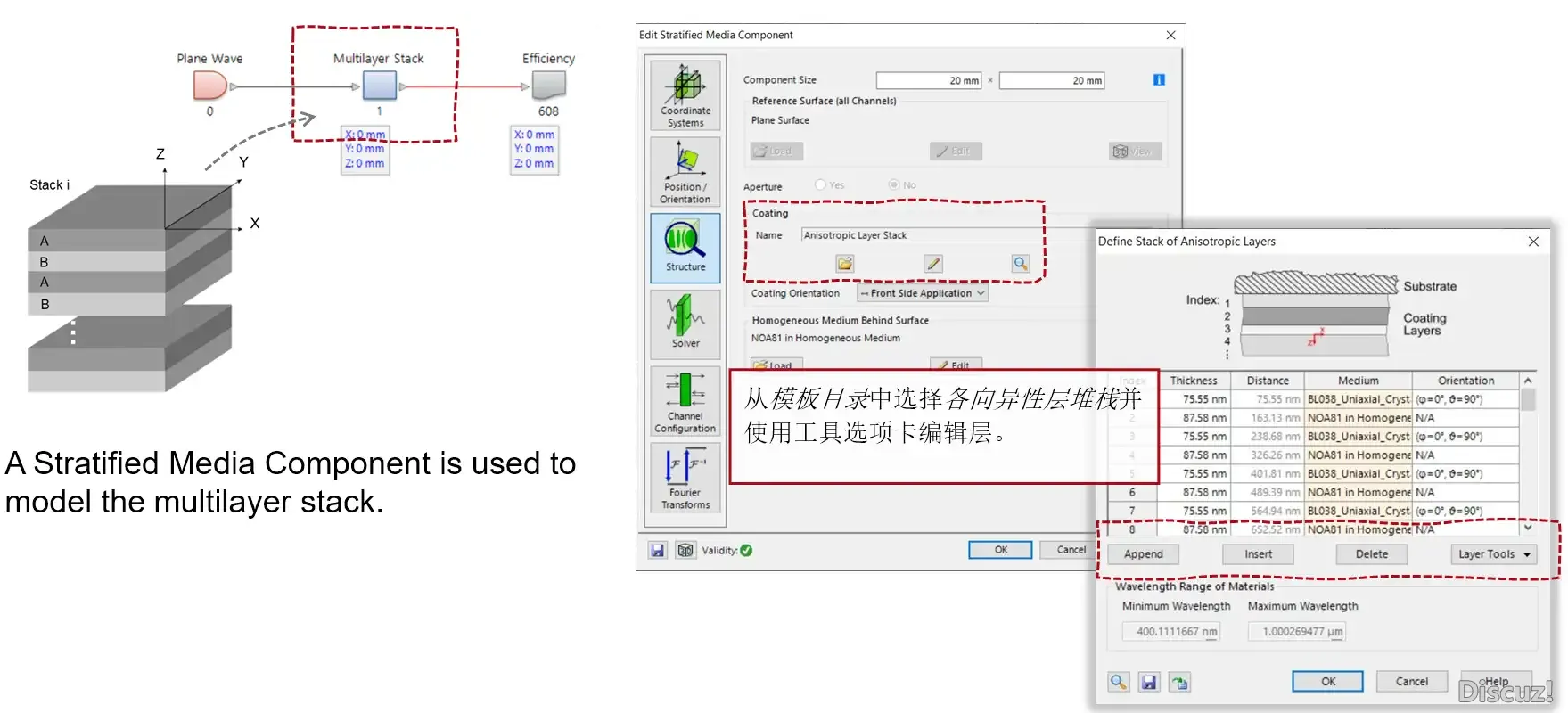

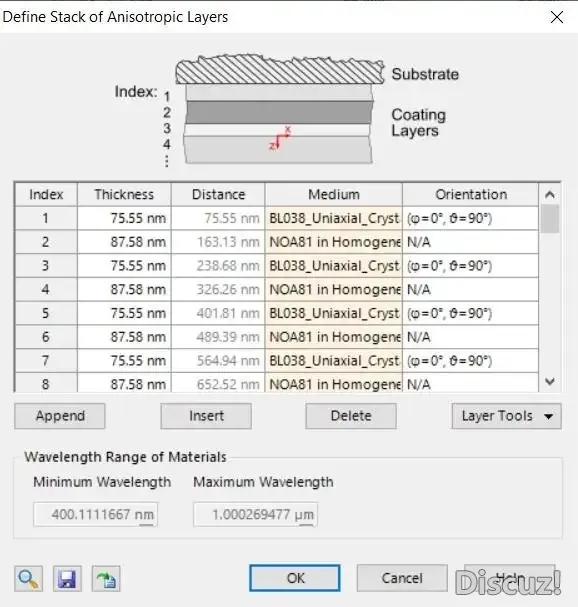

多层堆栈的建模
分层介质组件用于对多层叠层进行建模。

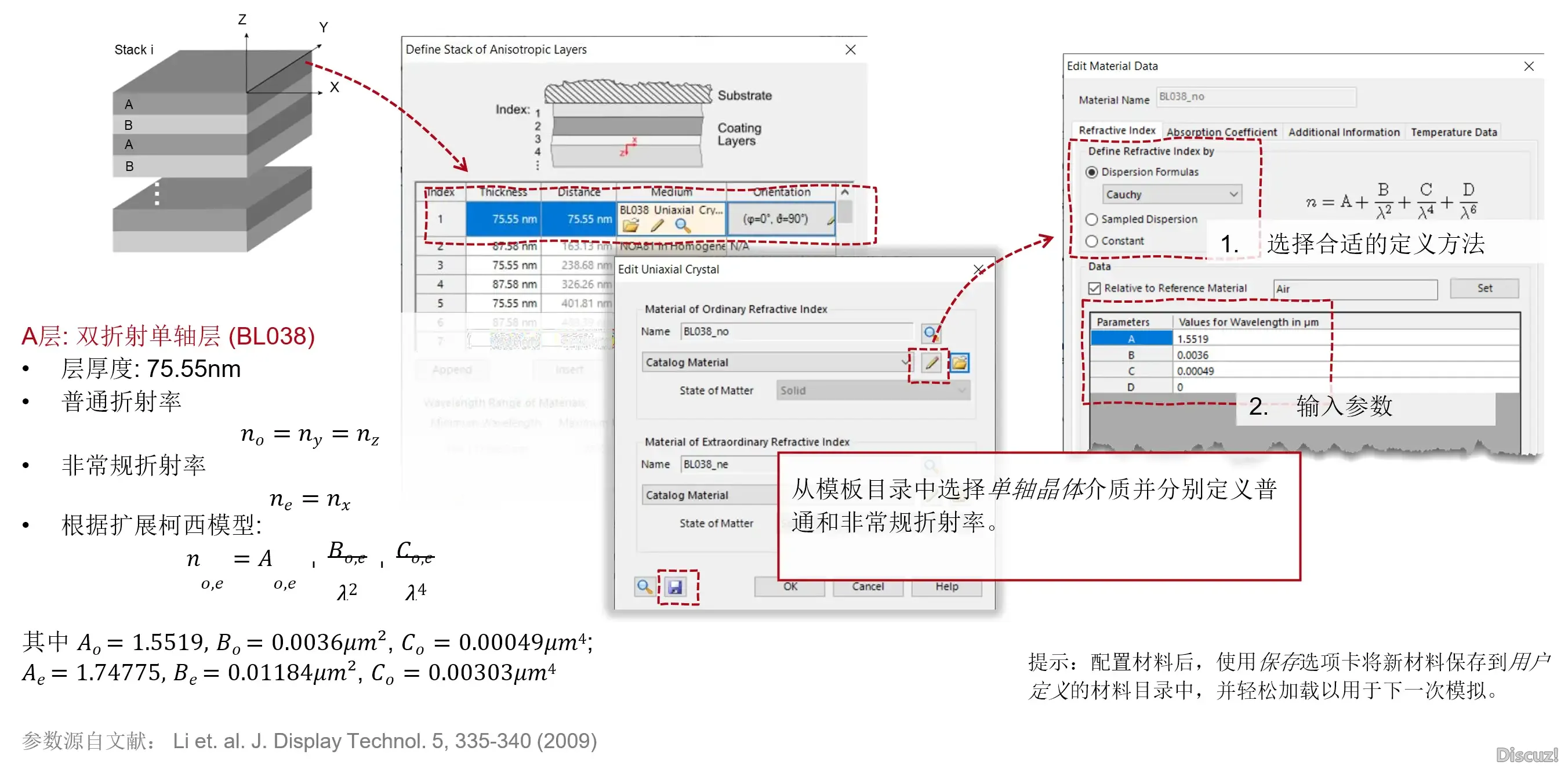

A层：双折射单轴层（BL038）

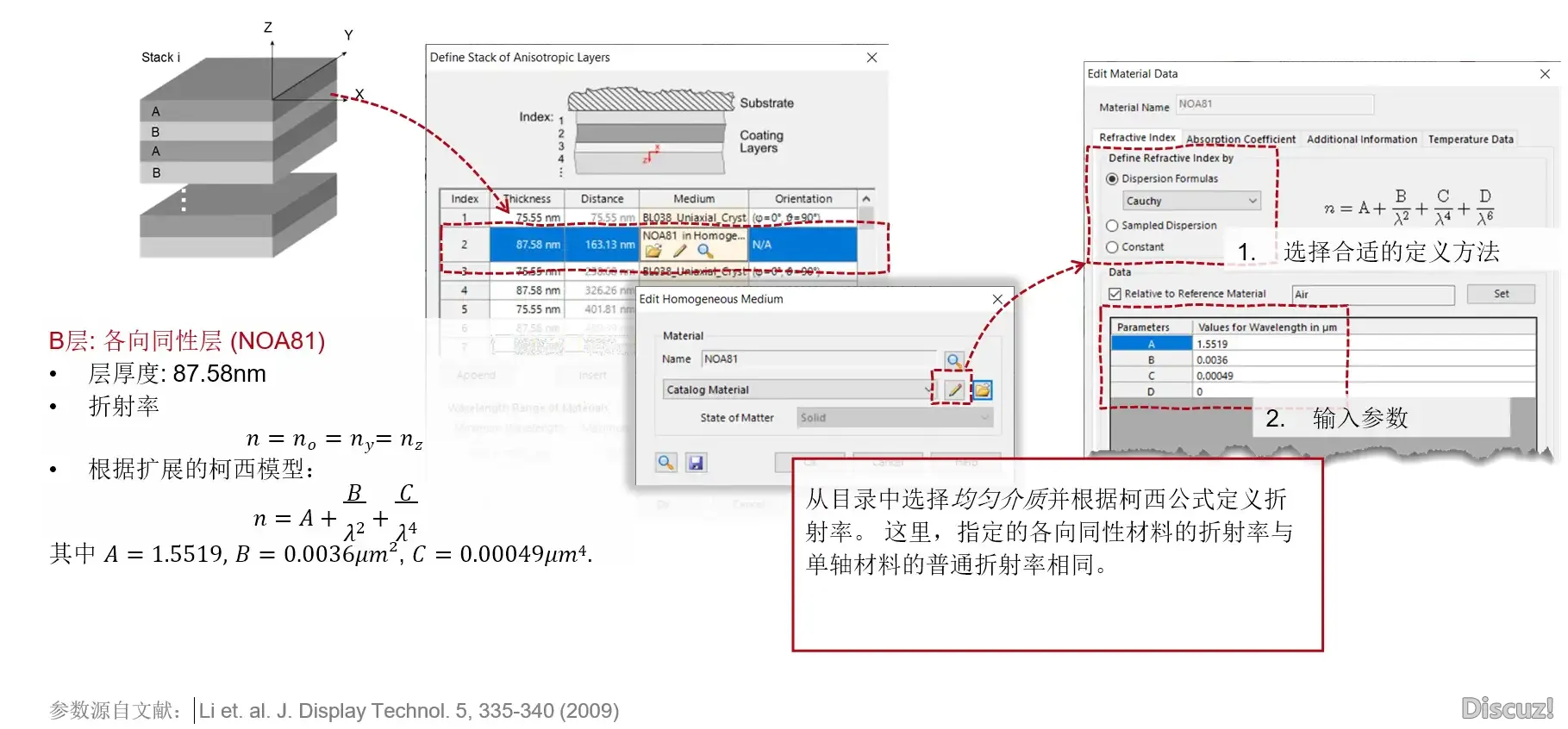

B层：各向同性层(NOA81)

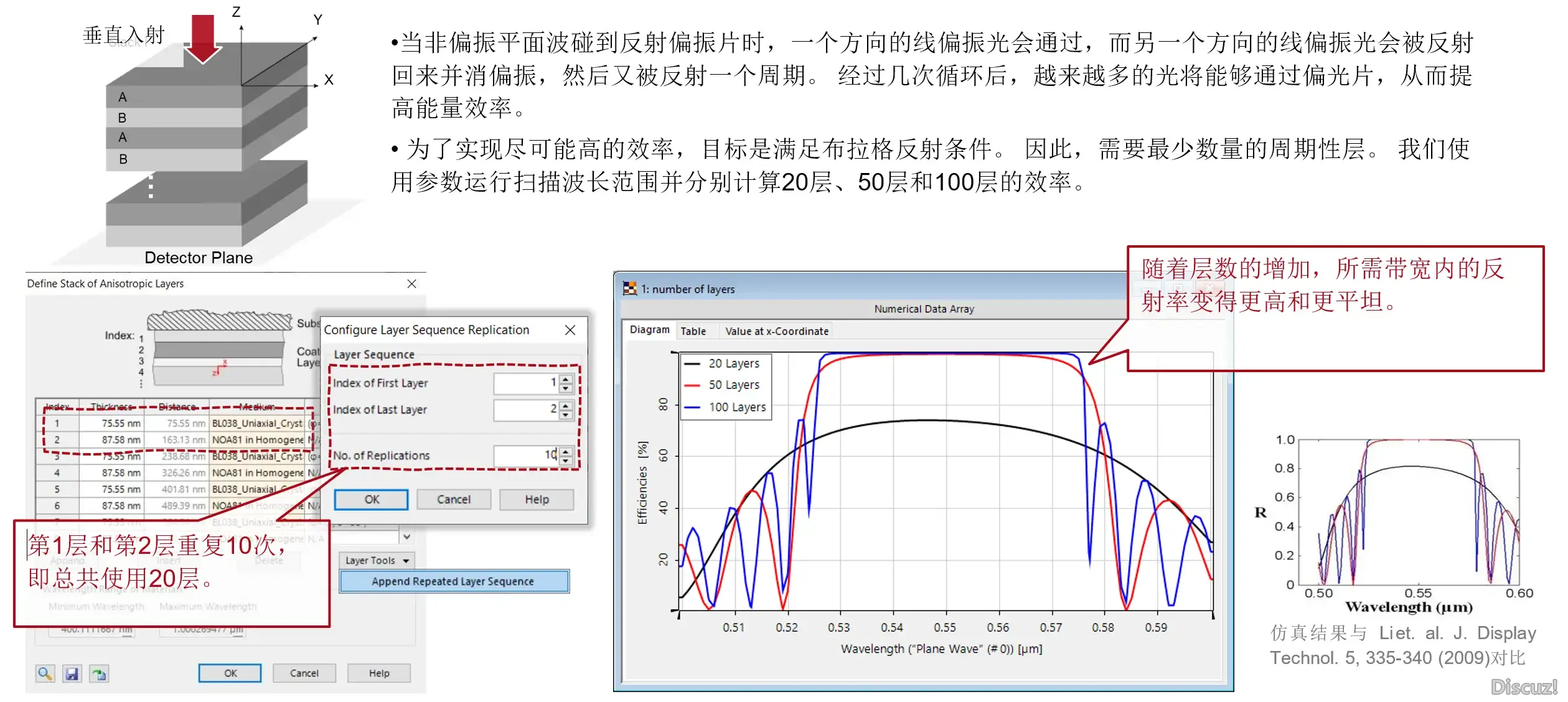

建立布拉格条件的周期层数
建立布拉格条件的周期层数
多层反射偏振器的建模

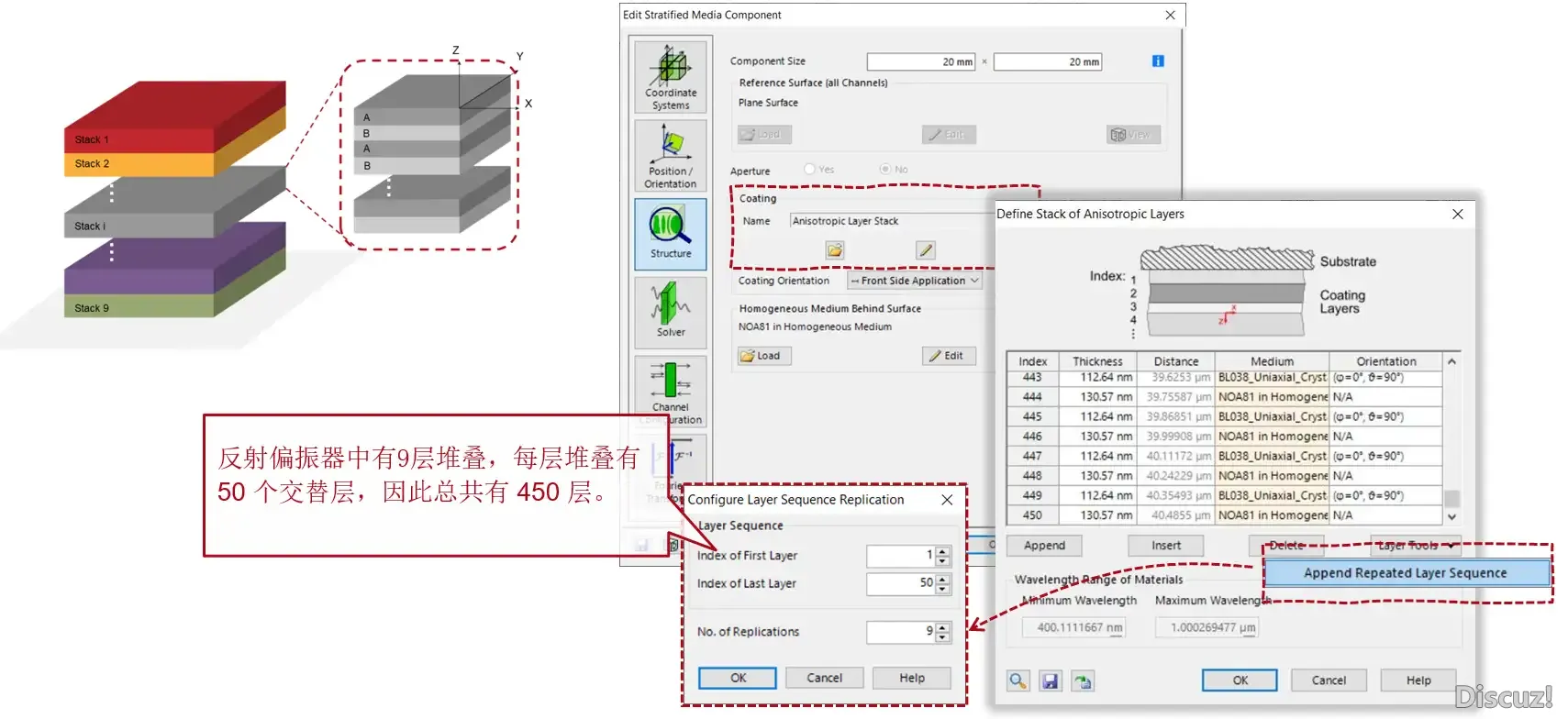

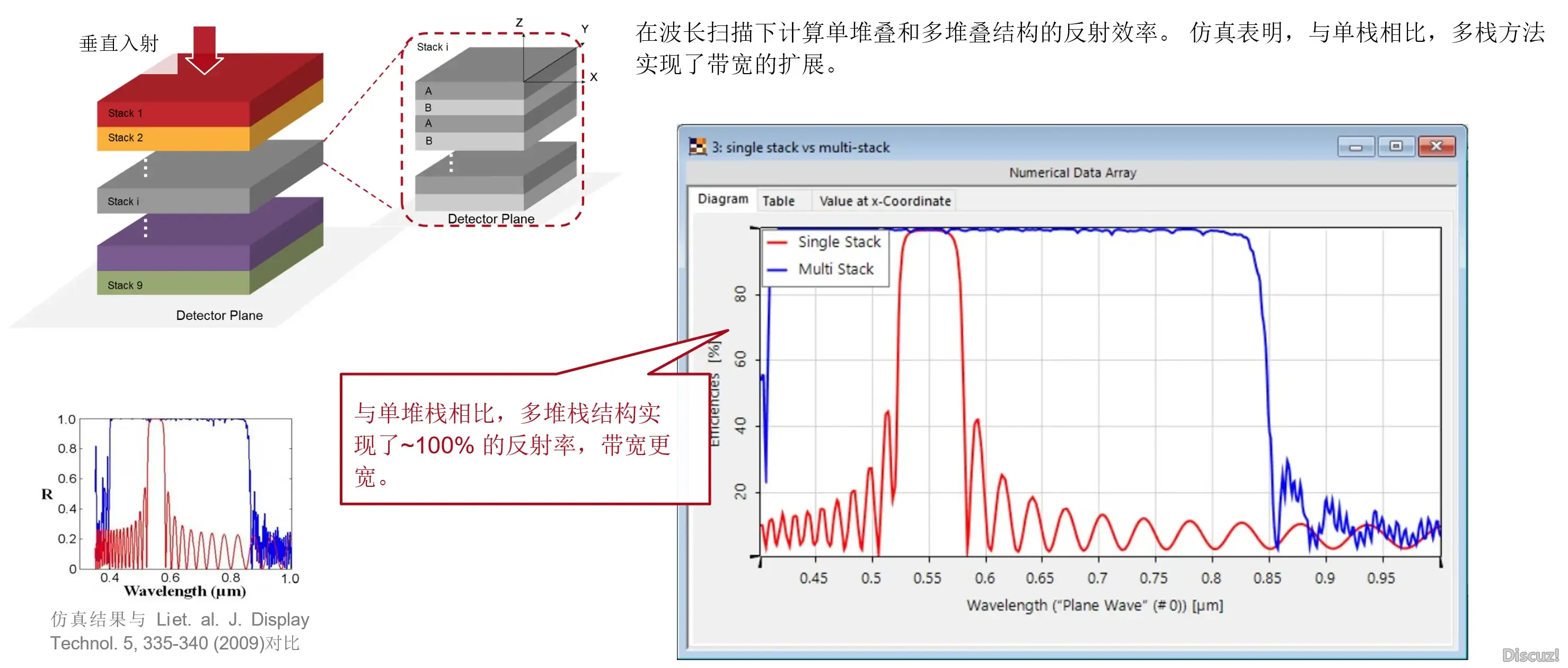

多栈方式扩展带宽
不同入射角反射效率的研究
走进VirtualLab Fusion

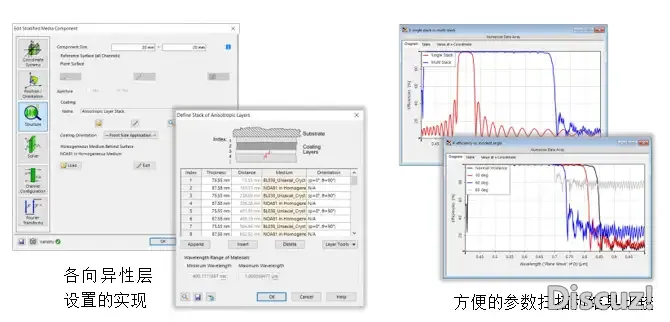

VirtualLab Fusion工作流程
• 设置平面波光源
– 基本光源模型 [教程视频]
• 设置各向异性层组件
– VirtualLab Fusion 中的光学各向异性介质 [用例]
• 使用参数运行研究反射效率随不同波长和入射角的变化

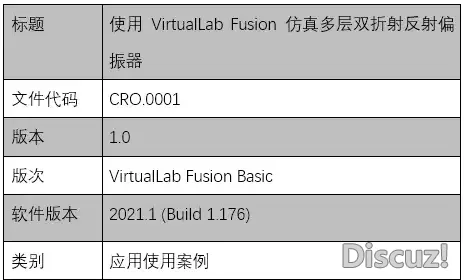

文件信息
更多阅览
- Polarization Conversion in Uniaxial Crystals
- Optically Anisotropic Media in VirtualLab Fusion
- Conical Refraction in Biaxial Crystals
|
