光子晶体(PhC)膜腔是集成光子学中实现紧凑光学元件的理想材料。功能可能包括激光器、开关或放大器。在案例中，计算了L5 PhC薄膜腔的基模。PhC板由一个被空气包围的薄介质膜和在一个规则的、有限的、六边形网格上穿孔的圆孔组成。对于L5腔，省略了沿装置中心线的5个孔。共振模式被定位在缺失的孔隙处。因为该结构有三个对称平面(x=0, y=0, z=0)，计算区域选择为全结构的1/8，在对称平面上采用镜像边界条件。
部分网格离散L5空腔几何形状(蓝色:介质材料，灰色&省略区域:空气)。空洞是由图像左上方缺失的气孔形成的。在有限光子晶体带隙内波长的光场被定位在腔内。
Project {
Electromagnetics {
TimeHarmonic {
ResonanceMode {
FieldComponents = Electric
MirrorSymmetry=[ElectricSymmetric,MagneticSymmetric,ElectricSymmetric]
...
}
}
}
}
在运行脚本run_project.m中，从计算出的特征值出发，推导出计算模式的共振波长以及模式的质量因子(Q因子)。
计算的特征模态可以被可视化和后处理。

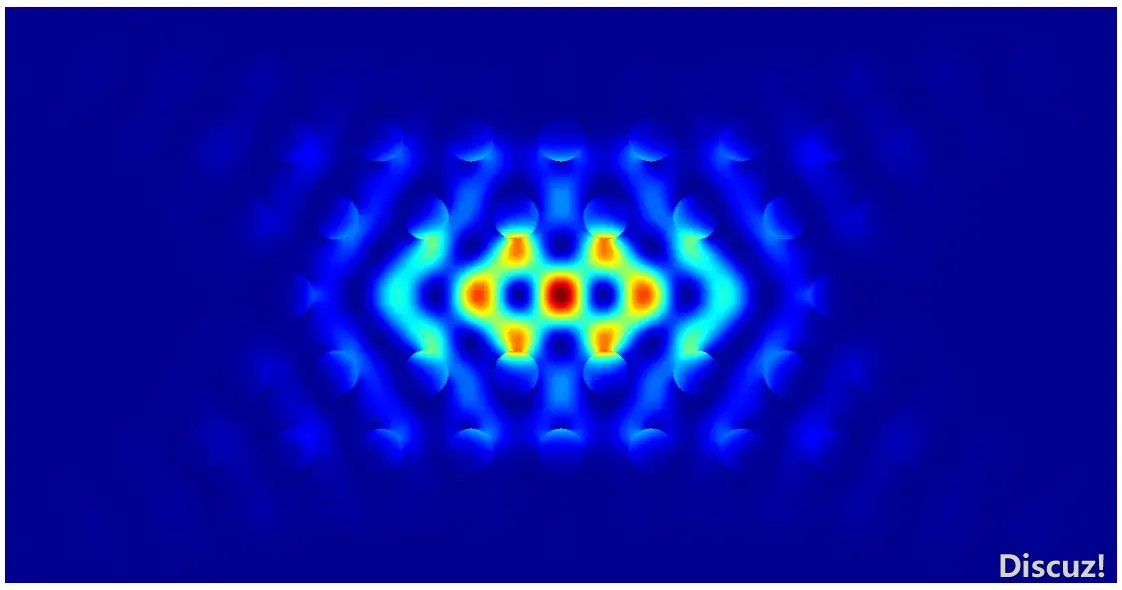

x-y截面上基模的近场强度

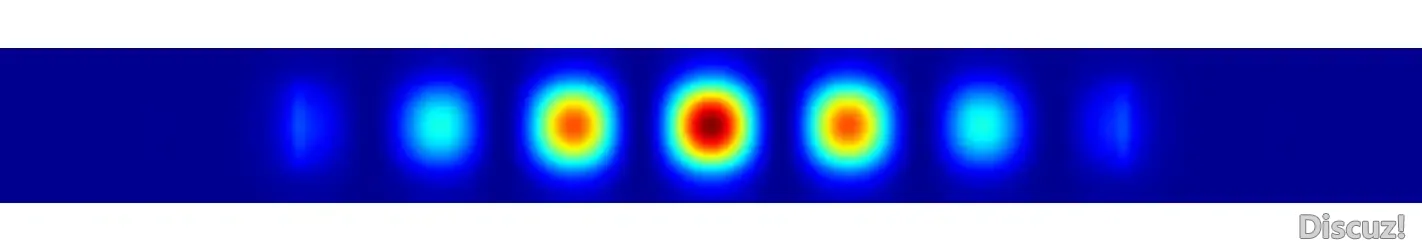

x-z截面基模的近场强度
|
