在VirtualLab Fusion中创建1D图

lucas · 发表于 2025-8-29 08:53:03

摘要

该用例通过一个有意思的展示，示范了如何配置一维图。 VirtualLab Fusion允许用户各种调优，从轴名称和单位到插值和配色方案。换言之，所有设置都在GUI级别上配置，这使没有编程经验的用户可以生成任意设置的一维绘图。

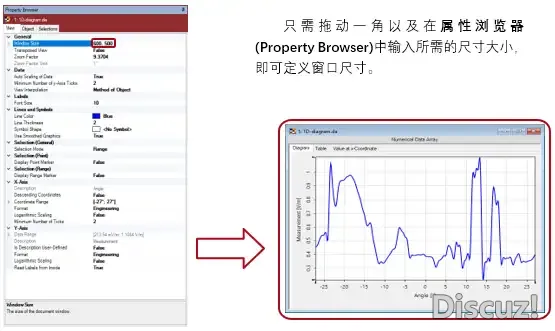

窗口尺寸

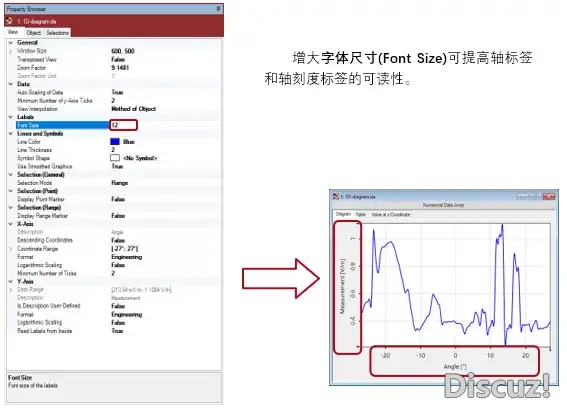

字体尺寸

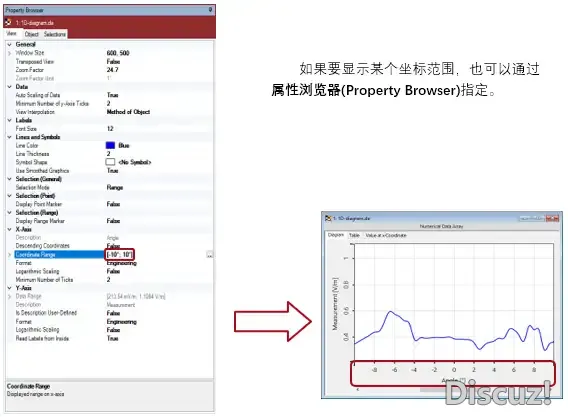

坐标范围

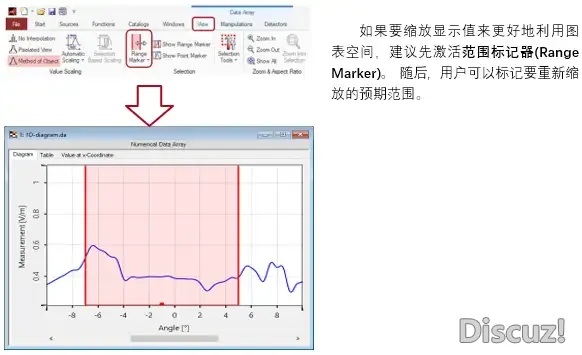

基于选择的缩放比例I

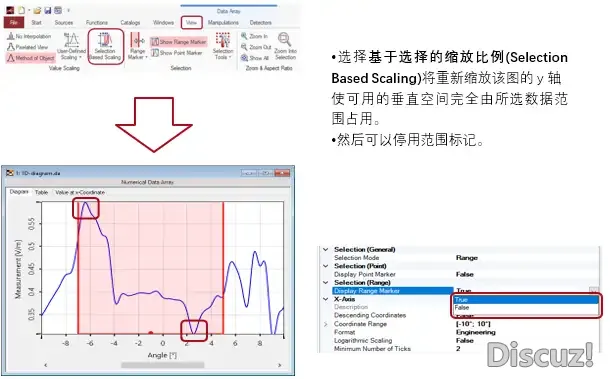

基于选择的缩放比例II

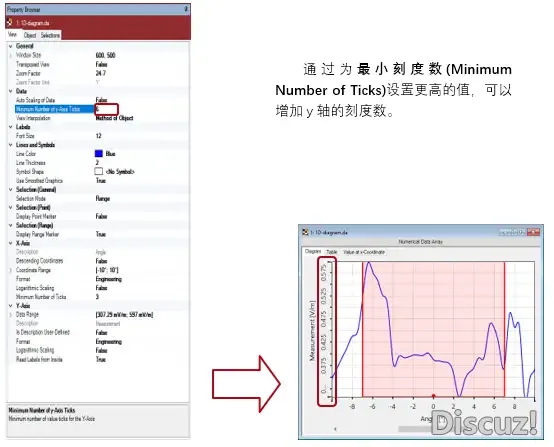

轴刻度线数目

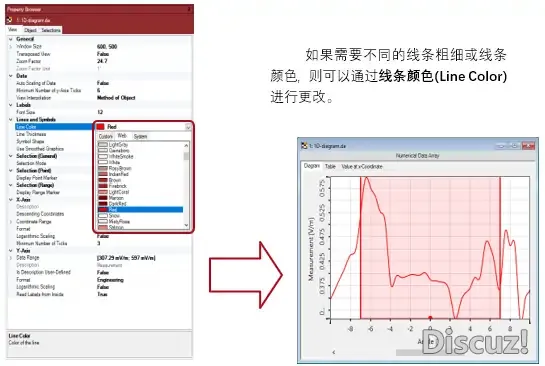

线的粗细和颜色

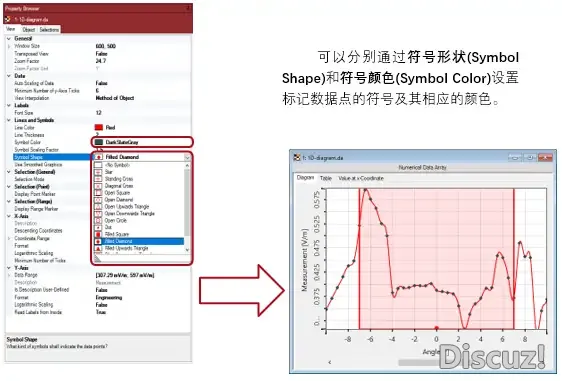

数据点符号

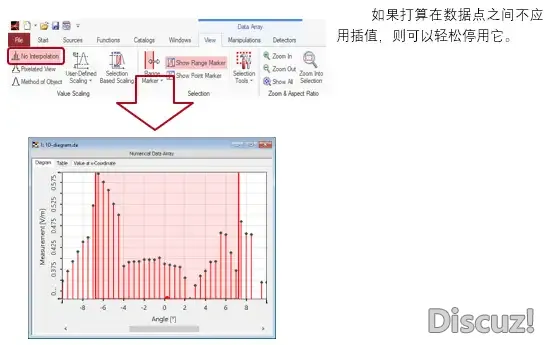

非插值视图

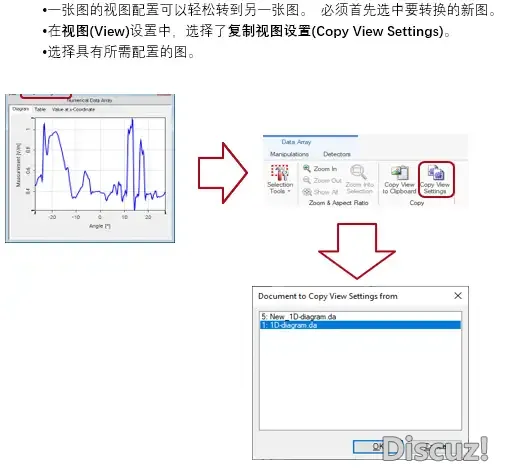

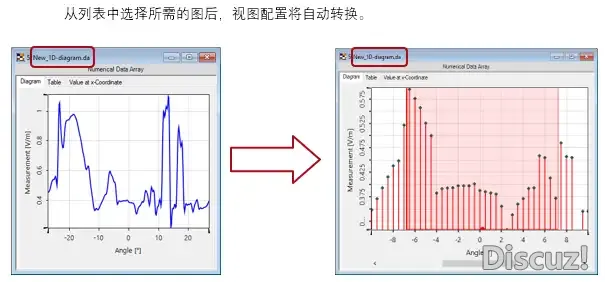

复制视图设置I

复制视图设置II

文件信息
