TechWiz LCD 2D应用：单畴IPS仿真

讯技-温Winnie 发表于 2026-3-27 09:39:23 | 显示全部楼层 |阅读模式

对于IPS、FFS等结构来说，其像素电极和公共电极在同一平面，因此不能用TechWiz LCD 1D软件来仿真，需要至少能进行2维模拟的软件，本案例使用TechWiz LCD 2D来模拟一下单畴IPS结构。

1. 建模任务
1.1 模拟条件
模拟区域：0~10um
边界条件：Periodic
偏移角度：0°
单位长度：0.5um

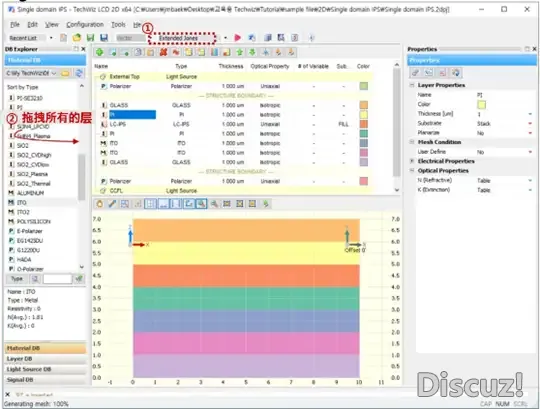

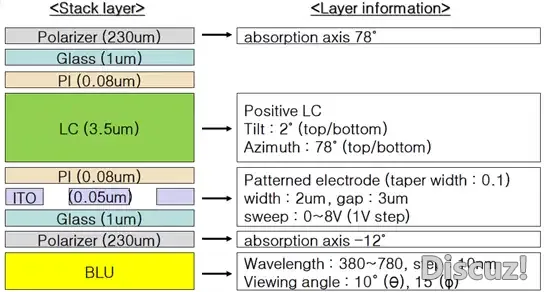

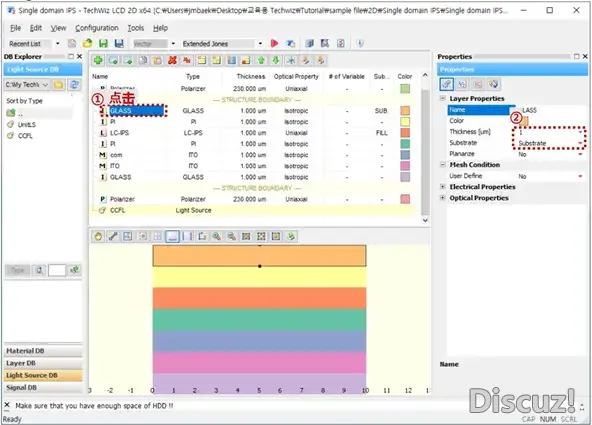

1.2堆栈结构
