[VirtualLab] 单轴晶体中的偏振转换

讯技-温Winnie 发表于 2026-3-27 09:47:21 | 显示全部楼层 |阅读模式

摘要

当线偏振光聚焦并通过单轴晶体传播时，即使沿着光轴方向，不同的偏振分量之间也可能会发生复杂的转换。这种现象可以应用于例如产生涡旋光。以方解石晶体为例，这个用例在VirtualLab Fusion中证明了单轴晶体中的偏振转换。并且可以观察到在过程中产生的涡旋光。

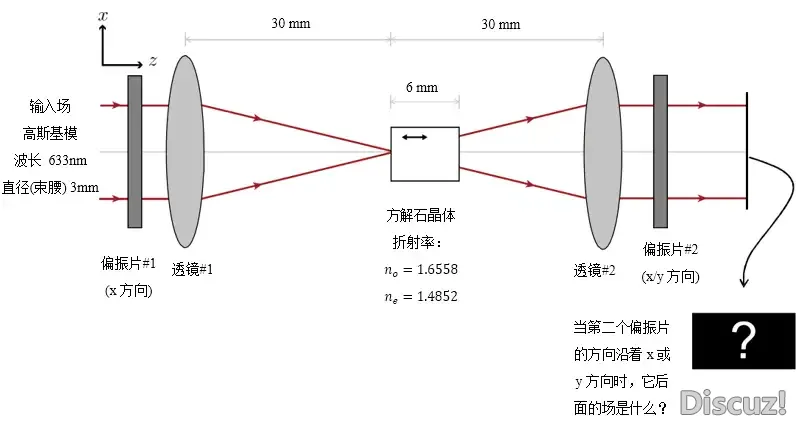

建模任务

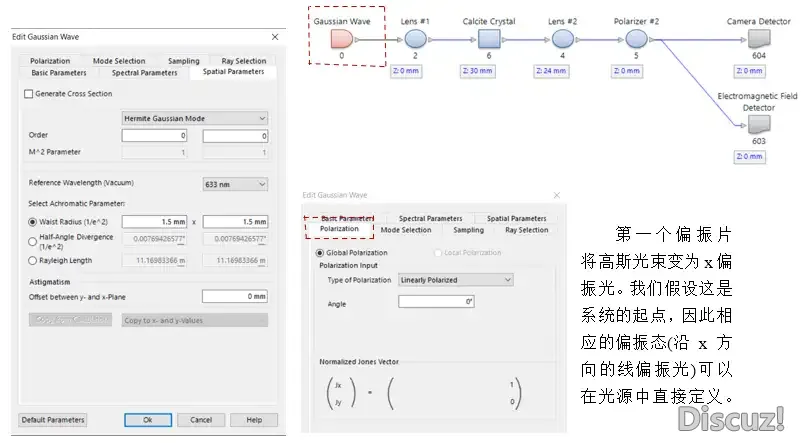

系统建立模块-光源

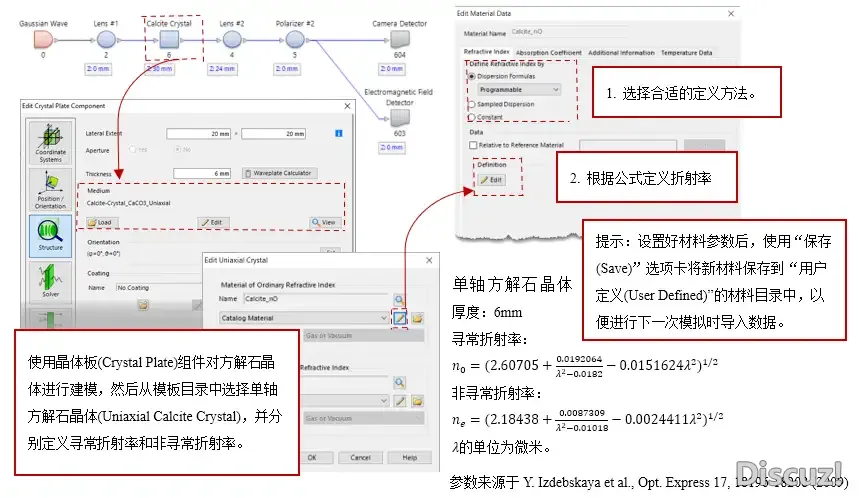

系统建立模块-单轴方解石晶体

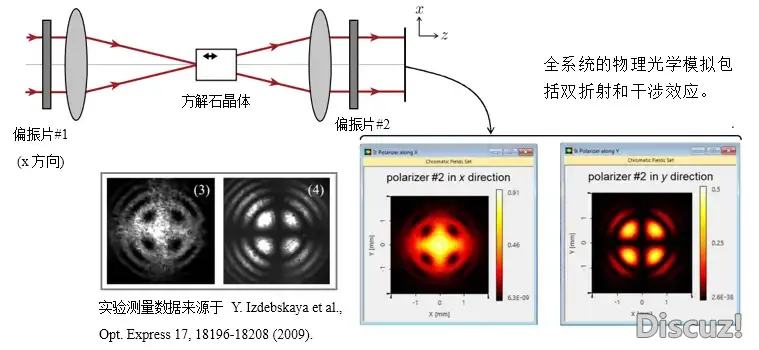

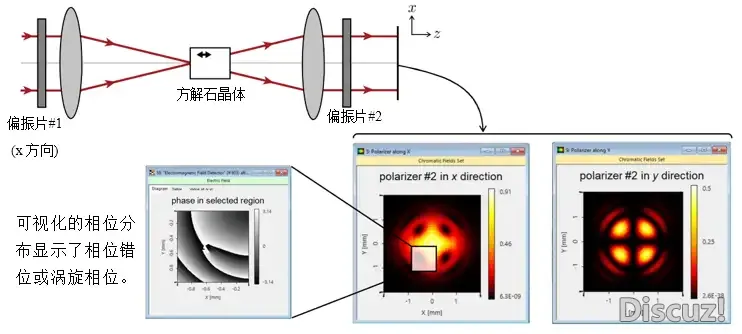

模拟结果

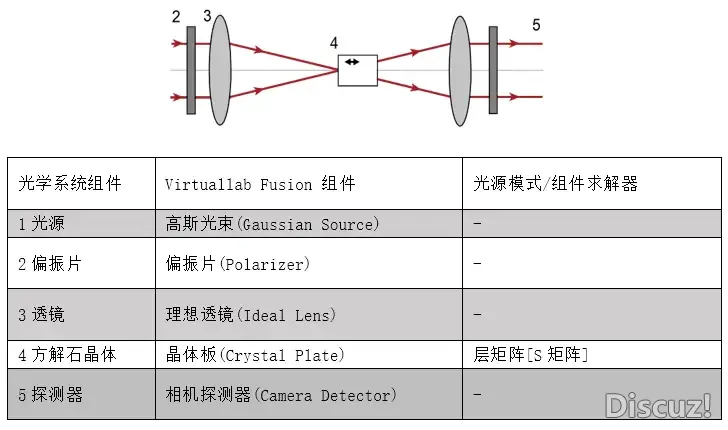

总结——组件



VirtualLab Fusion操作流程

1建立输入场
基本光源模式[教学视频]

2使用表面构造实际组件

3建立单轴方解石晶体
Virtuallab Fusion中的光学各向异性介质[使用案例]

4定义组件的位置和方向
光路图2：位置和方向[教学视频]

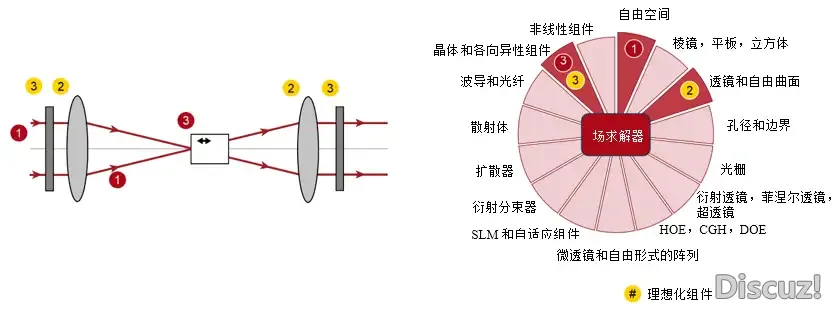

VirtualLab Fusion 使用技术

文档信息



拓展阅读
Virtuallab Fusion中的光学各向异性介质
双轴晶体中的圆锥形折射

光学技术, 物理光学, 光学设计, 双轴晶体
